sw从上往下的设计方法

SolidWorks（SW）中的‌从上往下设计‌即‌自上而下（Top-Down）设计‌，是一种从装配体整体出发，先定义布局与关键尺寸，再驱动零件生成的设计方法 。‌‌‌

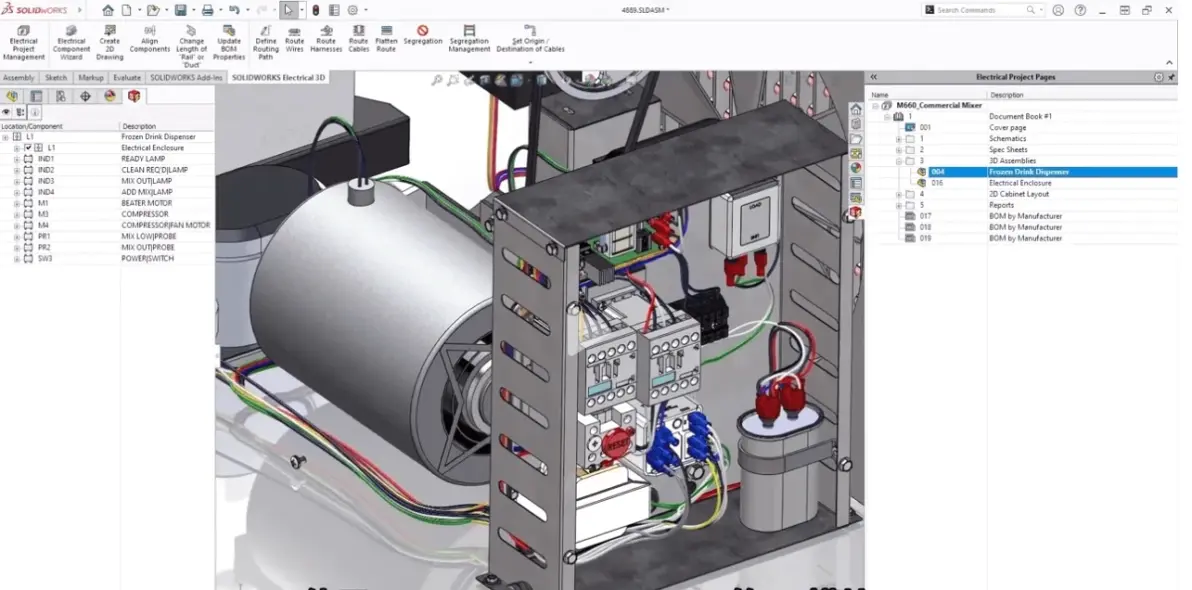

核心原理与方法

该方法的设计意图来自顶层装配体，并下移至零件，零件特征由装配体中的布局草图或另一零件几何体定义 。主要实现方式包括：‌‌‌


‌布局草图法‌：在装配体中绘制 2D 或 3D 草图作为整体布局，零件参考此草图生成几何体 。‌‌‌

‌骨架模型法‌：创建骨架零件定义主要结构和尺寸，其他零件通过参考骨架完成设计 。‌‌‌

‌关联编辑‌：在装配体环境中直接编辑零件，引用其他零部件的面、边线或点作为参考 。‌‌‌


操作步骤指南

‌建立布局‌：新建装配体，创建布局草图或骨架零件，指定零部件的暂定位置和关键尺寸 。‌‌‌

‌创建零件‌：在装配体中插入新零件，编辑时选择“转换实体引用”将布局几何体投影到零件草图中 。‌‌‌


‌保存文件‌：设置系统选项将零件保存到外部文件，避免数据丢失，并完成特征建模 。‌‌‌

‌验证更新‌：修改布局草图或骨架尺寸，检查关联零件是否自动更新以确保设计意图传递 。‌‌‌

优势与注意事项

自上而下设计适合‌新产品开发‌或‌复杂装配体‌，修改布局即可自动更新所有关联零件，提高修改效率 。但需注意管理外部参考引用，避免循环参考导致重建时间过长或参考丢失 。实际工程中常与自下而上方法结合使用，根据具体产品选择合适策略 。‌‌‌
