sw装配体自上而下设计共用一个草图

在 ‌SOLIDWORKS（SW）装配体自上而下设计‌ 中，‌共用一个草图‌ 是一种高效且保持设计一致性的核心方法。该方法通过在装配体层级创建一个或多个布局草图，作为所有零件的几何参考源，实现“一处修改、全局更新”。

‌核心原理与操作要点‌

‌共用草图的作用‌：

该草图定义了整个装配体的关键尺寸、位置关系和几何约束，所有相关零件均通过 ‌“转换为实体引用”‌ 或 ‌“派生草图”‌ 引用此草图，确保设计同步。

‌适用场景‌：

需要多个零件基于相同布局（如管道、支架、机柜等）

要求快速迭代设计（如调整总长、直径后自动更新所有零件）

避免因手动修改多个零件导致的尺寸不一致或干涉


‌典型操作步骤‌

‌在装配体中创建布局草图‌

选择基准面（如前视、右视），绘制代表各零件位置的2D草图（可含多个草图实体）

命名清晰（如“径向布局”“轴向布局”），便于识别 ‌‌

‌插入新零件并关联草图‌

使用 ‌【插入】→【零部件】→【新零件】‌ 创建新零件

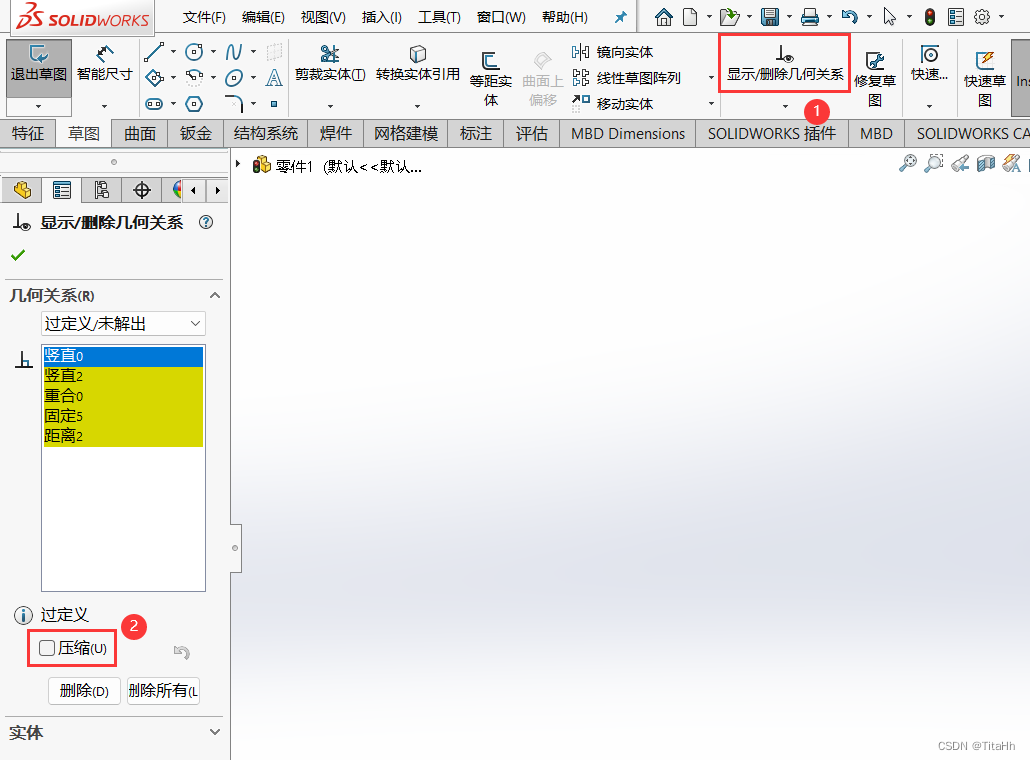

编辑该零件，在其草图中使用 ‌【转换为实体引用】‌ 选择布局草图中的线段或圆 ‌‌

‌基于引用生成3D特征‌


例如：拉伸时选择“成形到顶点”或“成形到线段”，使零件尺寸由布局草图驱动 ‌‌

‌复制/派生其他零件‌

对结构相似的零件，可使用 ‌【派生草图】‌ 复制草图并调整约束，保持关联 ‌‌

‌验证与更新‌

修改布局草图尺寸 → 所有关联零件自动更新，验证无干涉 ‌‌

‌优势与注意事项‌

✅ ‌优势‌

‌设计一致性高‌：所有零件源自同一数据源


‌修改效率高‌：仅需更改布局草图即可更新整装

‌符合传统开发流程‌：先有总图，再分零件 ‌‌

⚠️ ‌注意事项‌

草图不宜过于复杂，否则难以维护

建议将布局草图放入单独文件夹管理（如“布局图”）‌‌

若需独立配置，可使用 ‌“封套”‌ 功能（新版SW支持更好）‌‌

‌参考资料‌

SOLIDWORKS官方帮助：装配体布局草图 ‌‌

自上而下设计概述 ‌‌

实例：热交换器管道自上而下设计 ‌‌
