当前位置：服务支持 >  技术文档 >  sw装配体中的草图怎么显示

sw装配体中的草图怎么显示

阅读数 6
点赞 0
article_banner
在 SolidWorks 装配体中显示草图，主要通过‌FeatureManager 设计树右键菜单‌或‌顶部工具栏开关‌进行控制。若草图被隐藏，需在设计树中找到对应草图特征并设置为显示状态 。‌‌‌

通过设计树控制单个草图

‌定位草图‌：在左侧 FeatureManager 设计树中，找到需要显示的草图名称（如“草图 1"或“布局草图”）。

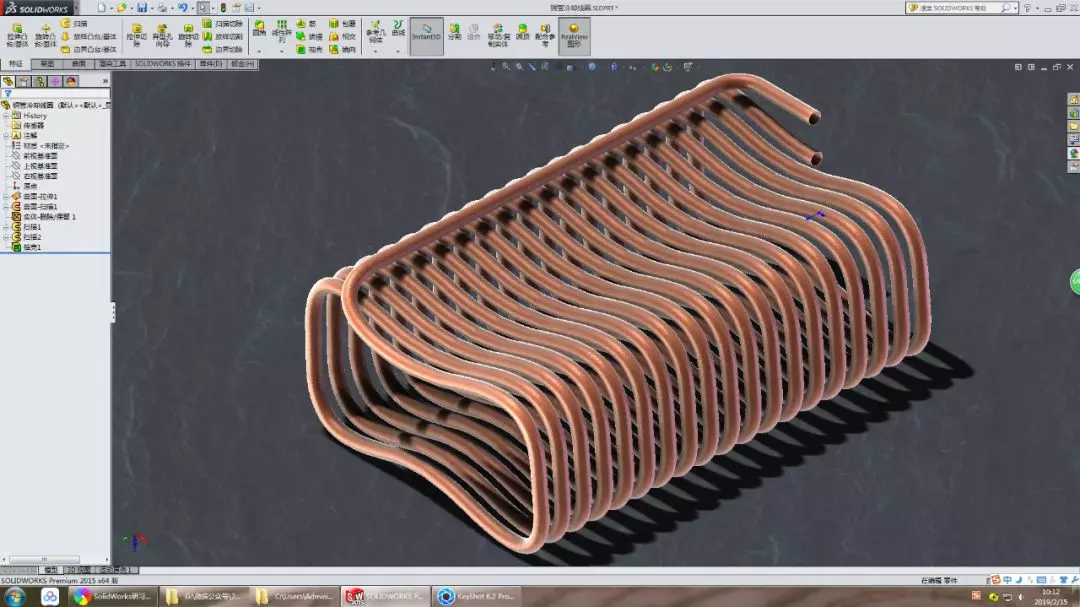

sw装配体中的草图怎么显示

‌右键设置‌：用鼠标右键单击该草图名称，在弹出的菜单中选择"‌显示‌"选项，草图实体即可在图形区域高亮显示 。

‌草图块操作‌：如果是草图块，同样在设计树中右键单击草图块，选择“显示”来查看单个块的状态 。‌‌‌

全局显示设置与布局草图

sw装配体中的草图怎么显示

‌查看草图开关‌：点击顶部工具栏的"‌显示/隐藏项目‌"图标（眼睛形状），确保下拉菜单中的"‌查看草图‌"选项处于开启状态，否则所有草图均不可见。

‌布局草图特性‌：装配体中的布局草图用于自上而下设计，默认出现在设计树中，可通过单击“创建布局”在现有装配体中生成并随时修改 。

‌显示状态管理‌：若使用了显示状态功能，需检查当前激活的显示状态是否设置了该草图的可见性，不同状态可独立控制草图隐藏或显示 。‌‌‌
