sw装配图显示不出来

SolidWorks 装配图不显示通常由‌视图设置、零件隐藏状态、文件路径丢失或系统配置‌导致，可通过以下方法逐一排查解决。

视图与显示设置

‌调整视图范围‌：按‌F 键‌或使用"整屏显示全图"按钮，双击鼠标中键可快速还原视图，零件可能因超出视图范围而不可见 。

‌刷新显示‌：按‌Ctrl+R‌刷新视图，或切换不同视图角度，有时可恢复显示 。

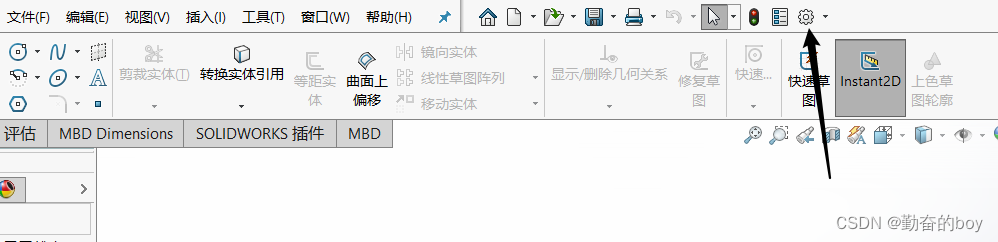

‌关闭增强图形性能‌：在设置 - 性能中取消勾选"增强图形性能"，该选项存在 Bug 可能导致显示异常 。‌‌‌

零件状态检查


‌取消隐藏/压缩‌：在左侧特征树中右键单击，选择"‌显示所有‌"，或按‌Ctrl+Shift+TAB‌显示隐藏组件 。

‌检查眼镜图标‌：查看特征栏中零件是否有眼镜图标，若为隐藏状态点击切换为显示 。

‌解除轻量化‌：右键单击装配体名称，选择"‌将轻量化设置为已解决‌"，完全解析所有组件 。

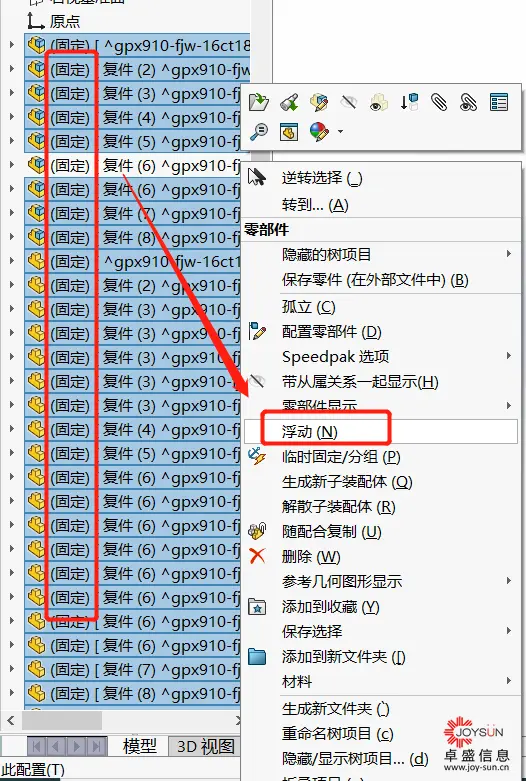

‌带从属关系显示‌：在目录树中右击零件，单击"带从属关系一起显示"。‌‌‌

文件与系统配置

‌修复文件路径‌：若零件显示为灰色，右击选择"浏览文件"重新建立映射关系，可能因文件改名或移动导致丢失 。

‌检查显卡驱动‌：确保显卡驱动更新至最新版本，OpenGL 设置适用于 SolidWorks。

‌重置软件设置‌：关闭软件后，按 Win+R 输入 regedit，备份后删除"HKEY_CURRENT_USER\Software\SolidWorks"路径，重启软件恢复默认状态 。‌‌‌
