sw装配图显示不了颜色

SolidWorks（SW）装配图中零件颜色无法正常显示，通常是由‌装配体层级的颜色覆盖‌或‌显示模式设置不当‌导致的。根据最新公开资料（截至2026年5月），以下是常见原因及解决方法：

主要原因与解决步骤

‌装配体整体颜色覆盖了零件颜色‌

装配体（总装）若被赋予了颜色，会优先于其下零件的颜色显示，导致零件颜色“消失”或呈现统一灰色。

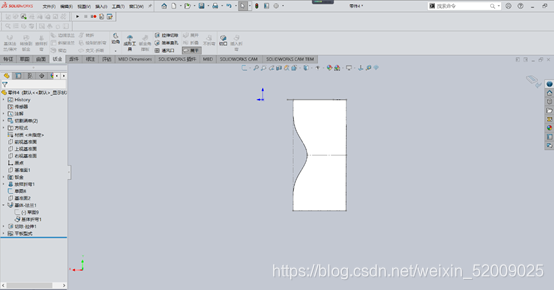

‌显示模式未设置为“上色”或“带边线上色”‌

若当前显示模式为“线框”或“隐藏线可见”，则不会显示颜色。


‌外观属性冲突或光源异常‌

多个外观属性叠加、环境光关闭等也可能影响颜色显示。

推荐操作流程

‌删除装配体层级的颜色覆盖‌

在 ‌FeatureManager 设计树‌ 中，右键点击装配体名称（如 总装 或 Assembly1）。

选择 ‌“颜色”‌ → ‌“删除”‌ 或 ‌“移除外观”‌。


删除后，零件原本的颜色应立即恢复显示。‌‌

‌检查并调整显示模式‌

点击顶部菜单栏：‌视图（View）‌ → ‌显示（Display）‌。

确保勾选了 ‌“上色”（Shaded）‌ 或 ‌“带边线上色”（Shaded with Edges）‌。‌‌

‌使用 DisplayManager 清理外观冲突‌

打开左侧 ‌DisplayManager‌ → 切换到 ‌“外观”‌ 选项卡。


查看是否有重复或异常的外观应用到装配体或零件上。

可按住 ‌Ctrl + 鼠标中键‌ 缩放列表，批量删除冲突项。‌‌

‌一键上色（适用于批量着色）‌

点击顶部菜单 ‌评估（Evaluate）‌ → ‌装配可视化（Assembly Visualization）‌。

系统将自动为各零件分配不同颜色，支持自定义色标。‌‌

⚠️ 注意：若装配体包含子装配体，也需检查子装配体是否定义了颜色，同样需删除其顶层颜色才能显示内部零件颜色。‌‌

如问题仍未解决，可尝试更新显卡驱动或重置 SolidWorks 显示设置（‌工具 > 选项 > 系统选项 > 显示‌）。
