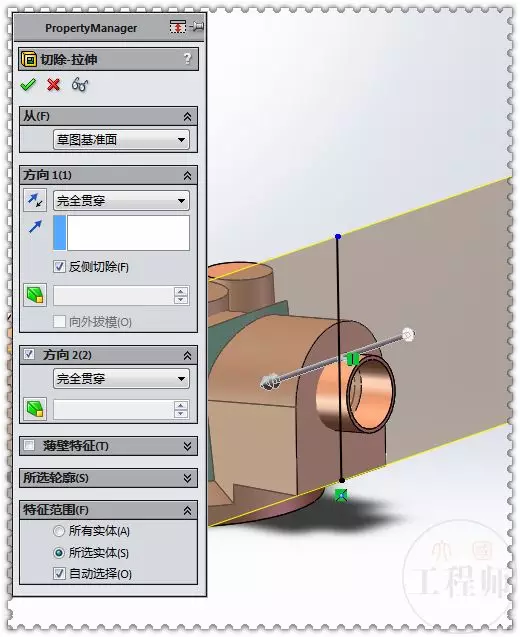

sw出工程图显示不出来

SolidWorks（SW）工程图显示不出来，通常是因为‌模型文件路径、名称变更或引用丢失‌导致的。以下是基于最新公开资料整理的系统性解决方法：

‌主要原因与解决步骤‌

‌模型文件被重命名或移动位置‌

SolidWorks 工程图依赖原始零件/装配体文件的路径和名称。一旦更改，工程图将无法正确加载模型，表现为“叉号”或空白视图。

‌工程图处于“编辑图纸格式”模式‌

此模式下，视图可能被冻结或隐藏，导致看似“不显示”。

‌视图设置问题‌

如装饰螺纹线、注解、图层可见性等局部或全局设置被关闭。

‌模型本身存在错误或几何冲突‌

即使工程图引用正确，若零件/装配体有修复需求，也可能导致工程图无法正常渲染。

‌推荐解决步骤‌

‌替换模型引用（最常用有效）‌

右键点击工程图中的任意视图 → 选择 ‌“替换模型”‌。

勾选所有视图 → 点击 ‌“浏览”‌ → 找到正确的零件/装配体文件 → 点击 ‌“打开”‌ → 确定。


‌‌

‌检查文件名与路径一致性‌

确保工程图文件（.slddrw）与对应零件文件（.sldprt/.sldasm）‌名称完全一致‌，且位于‌原始保存路径‌。

若已更改，可将文件改回原名，或通过上述“替换模型”重新关联。

‌‌

‌检查视图显示设置‌

右键视图 → ‌“显示”‌（确保未被隐藏）。

检查 ‌“视图属性”‌ → 确认未勾选“隐藏”或“冻结”。

查看 ‌“注解”‌ → 确保 ‌“装饰螺纹线”‌ 和 ‌“上色装饰螺纹线”‌ 已启用（尤其适用于螺纹不显示情况）。

‌‌

‌重新加载或重建工程图‌

在工程图树中右键问题零件 → ‌“重新加载”‌。

点击 ‌“工具” → “清理”‌ → 保存并重启工程图。

尝试 ‌“重建”‌（Ctrl+B）模型后刷新工程图。


‌‌

‌使用轻量化视图（适用于复杂模型）‌

在工程图中启用 ‌“轻化视图”‌ 功能，以简化显示复杂零件而不修改原文件。

‌‌

‌验证是否为软件问题‌

确保使用的是 ‌官方正版或授权版本‌，破解版可能存在显示异常。

可尝试用 ‌浩辰CAD看图王‌ 等兼容工具打开 .slddrw 文件进行临时查看（仅限查看，非编辑）。

‌‌

‌补充说明‌

若上面方法无效，可能是 ‌模型文件本身损坏‌，建议从备份恢复或联系 SolidWorks 官方技术支持。

避免频繁修改模型文件名或移动文件夹，可使用 ‌PDM（产品数据管理）系统‌ 统一管理文件引用。

如需进一步操作指导，可参考以下视频教程：

快速解决工程图零件不显示问题

螺纹线不显示的设置方法
