sw圆角往内凹怎么弄

阅读数 12

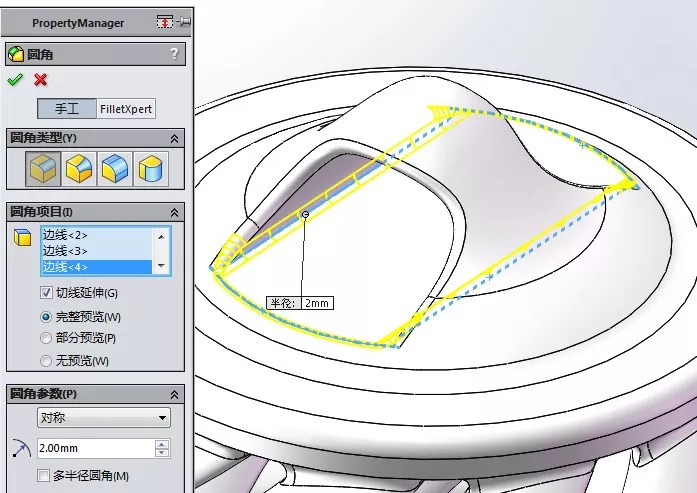

在SolidWorks中，‌创建向内凹的圆角主要通过切除特征实现‌，而非标准圆角（Fillet）命令。常用方法包括扫描切除、旋转切除或使用凹槽工具，具体取决于模型形状。

扫描切除法（适用于圆弧面或沿路径的凹槽）

‌绘制路径草图‌：在基准面上绘制凹槽的路径草图（如直线或曲线）。

‌创建拉伸曲面‌：使用“拉伸曲面”命令，将路径草图拉伸成一个曲面，长度需覆盖目标区域。

‌生成交叉曲线‌：新建草图，使用“交叉曲线”命令，依次选择目标圆弧面和上一步生成的曲面，生成3D草图曲线。

‌隐藏曲面并扫描切除‌：隐藏拉伸的曲面，退出草图后选择“扫描切除”命令，以交叉曲线为路径，设置圆形轮廓并输入凹槽直径，即可在圆弧面上切出向内凹的圆角槽。‌‌‌

旋转切除法（适用于回转体上的凹圆角）

‌创建基准面与草图‌：在模型中间位置建立基准面，并在此基准面上绘制凹槽的截面草图（需包含旋转轴构造线）。

‌使用旋转切除‌：选择“旋转切除”命令，以构造线为轴旋转草图，即可切除出沉头孔或内凹圆角结构。‌‌‌

其他适用方法

‌先切除再抽壳‌：对于壳体上的内凹圆角，可先在模型外部通过拉伸切除或旋转切除做出凹位，再使用“抽壳”命令完成。

‌Toolbox凹槽‌：若需添加标准凹槽（如O型环槽），可使用Toolbox中的“凹槽”命令，选择圆柱面后设置标准与尺寸生成。‌‌‌
