SolidWorks曲面输入编辑操作步骤详解

起因：设计需求与SolidWorks曲面处理

是机械设计、航空航天、汽车制造等领域，经常需要处理来自不同软件和格式的三维模型。SolidWorks在处理这些复杂的外部模型时，常常会遇到“曲面输入”的问题。曲面输入不仅关系到模型的质量，更影响着后续的加工、仿真等环节。深入了解并掌握曲面输入的编辑操作步骤至关重要。

工具：SolidWorks软件及外部文件

在本文中，我们将使用SolidWorks软件作为主要工具，并涉及几种常见的文件格式，如STEP、IGES、ACIS、STL等。这些文件“插入 > 特征 > 已导入”命令导入到SolidWorks中，成为曲面输入的来源。

前置知识铺垫

在进行曲面输入编辑之前，我们需要了解以下基本概念：

• 曲面：曲面是三维空间中由无数点构成的连续曲线所围成的面。
• 实体：实体是由三维空间中的点和线构成的具有体积的物体。
• 缝合曲面：将多个独立曲面连接成一个连续的曲面。
• 加厚：在曲面上增加厚度，使其成为实体。

步骤：曲面输入编辑操作

以下是将曲面输入编辑成实体的具体步骤：

• 导入外部文件：

• 打开SolidWorks软件，创建一个新的零件或装配体。
• 在“文件”菜单中选择“打开”，选择需要导入的文件（STEP格式）。
• 在“打开文件”对话框中，确保选择“曲面输入”选项，点击“打开”。

• 选择缝合曲面：

• 在“曲面”工具栏中，选择“缝合曲面”工具。
• 选择所有需要缝合的曲面，点击“确定”。

代码块：

``plaintext选择“缝合曲面”工具选择所有需要缝合的曲面点击“确定”`

• 加厚曲面：

• 在“特征”菜单中选择“加厚”。
• 设置所需的厚度值，并选择要加厚的曲面。
• 点击“确定”。

代码块：

`plaintext选择“加厚”特征设置所需厚度值选择要加厚的曲面点击“确定”`

• 修复破面与缝隙：

• 在“曲面”工具栏中，选择“输入诊断”。
• 选择有破面或缝隙的曲面，并选择修复方法（如“填充”或“删除”）。
• 点击“确定”。

代码块：

`plaintext选择“输入诊断”工具选择有破面或缝隙的曲面选择修复方法（如“填充”或“删除”）点击“确定”``

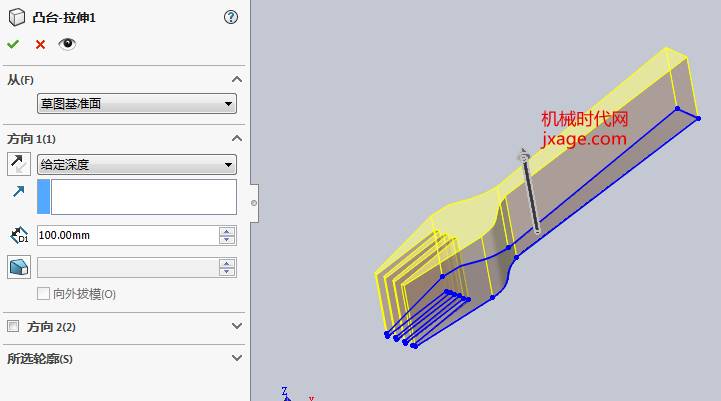

其他可行方案

除了上述操作步骤，以下方案也用于曲面输入的编辑：

• 使用第三方插件：

• SolidWorks支持许多第三方插件，这些插件提供更多高级的曲面编辑功能，如曲面缝合、曲面修复等。
• 使用“SolidWorks Premium”版本的“FeatureWorks”插件自动识别和缝合曲面。

• 手动编辑曲面：

• 在某些情况下，手动编辑曲面是更有效的方法。使用“曲面”工具栏中的“偏移”、“拉伸”、“修剪”等工具，手动修改曲面形状。

意外与解决

在操作过程中，会遇到以下特殊情况：

• 曲面无法缝合：

• 是因为曲面之间有缝隙或破面。
• 解决方法：使用“输入诊断”工具修复破面和缝隙，重新尝试缝合。

• 加厚后实体质量差：

• 是因为曲面的质量不佳，导致加厚后的实体出现变形。
• 解决方法：在导入曲面时，选择“曲面质量”选项，确保曲面质量较高。

关联问题延伸

在进行曲面输入编辑时，还会遇到以下相关问题：

• 如何选择合适的缝合方法？
• 如何判断曲面的质量？
• 如何优化曲面编辑过程？
