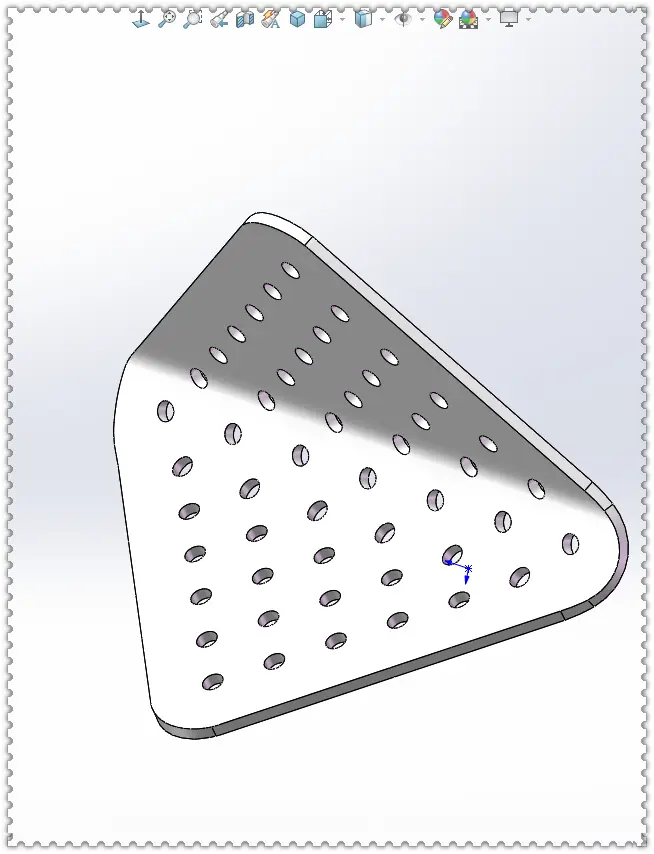

sw复制模型实体的步骤

在 SolidWorks（SW）中复制模型实体，主要通过 ‌“移动/复制实体”‌ 功能实现。以下是适用于 ‌多实体零件‌ 的标准操作步骤，基于最新官方文档整理：

‌复制模型实体的基本步骤‌

‌打开“移动/复制实体”命令‌

方法一：点击 ‌“特征”工具栏‌ 上的 ‌“移动/复制实体”‌ 图标。

方法二：依次点击 ‌插入 > 特征 > 移动/复制‌ ‌‌

‌选择要复制的实体‌

在图形区域中 ‌选择一个或多个实体‌（可按住 Ctrl 多选）。

所选实体将作为整体参与操作，未选实体视为固定 ‌‌

‌启用复制功能‌

在 PropertyManager 中，勾选 ‌“复制”‌ 选项 ‌‌


若需复制多个实例，可设置 ‌“复制数量”‌（如填 5 表示生成 5 个副本）‌‌

‌设置复制方式（平移/旋转/配合）‌

‌平移复制‌：

指定 ‌平移方向‌（如选择边线、顶点或坐标轴）。

输入 ‌Delta X、Delta Y、Delta Z‌ 值，或直接输入 ‌距离‌ ‌‌

可使用 ‌方程式或全局变量‌ 控制数值（例如输入 =10+5）‌‌

‌旋转复制‌：设定旋转角度和中心点 ‌‌

‌配合复制‌：通过添加 ‌重合、平行、距离等配合关系‌ 定位实体 ‌‌


‌确认操作‌

点击 ‌绿色对勾（√）‌ 完成复制 ‌‌

‌补充技巧‌

‌预览功能‌：勾选 ‌“显示预览”‌ 可实时查看复制效果 ‌‌

‌多配置支持‌：可在不同配置中定义不同的复制参数 ‌‌

‌草图实体复制‌：若复制的是草图元素（非3D实体），需使用 ‌“复制实体”‌ 工具（位于草图工具栏）‌‌

⚠️ 注意：确保当前处于 ‌多实体零件‌ 环境下，该功能不适用于单体零件或装配体中的零部件（后者需使用“移动/复制零部件”命令）。

如需详细操作演示，可参考官方帮助文档：SolidWorks 移动/复制实体帮助 ‌‌
