sw实体转钣金步骤

在 SolidWorks 中将实体零件转换为钣金零件，核心步骤是使用 ‌“转换到钣金”命令‌，通过指定固定面、厚度、折弯边线等参数完成转换。‌‌‌

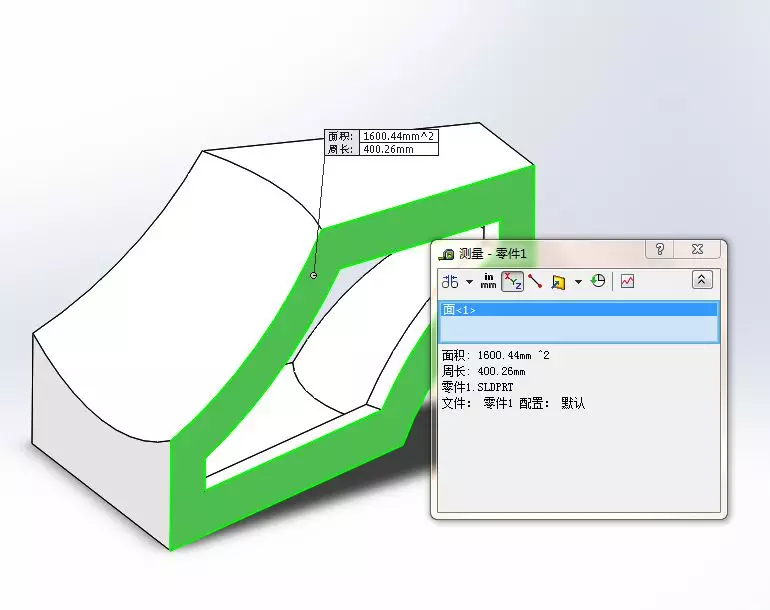

转换前准备

‌检查实体模型‌：确保实体为均匀厚度的薄壁结构（如通过抽壳生成），且圆角等特征不影响钣金展开。

‌可选准备‌：若实体有圆角或复杂边角，可提前使用“删除面”或“切口”命令处理，以便顺利转换。‌‌‌

转换到钣金步骤

‌启动命令‌：打开实体零件后，点击 ‌“钣金”工具栏中的“转换到钣金”‌（或通过 ‌插入 > 钣金 > 转换到钣金‌）。‌‌‌

‌选择固定面‌：在 PropertyManager 的 ‌“钣金参数”‌ 下，选择一个面作为钣金零件的固定面（即展开时保持不变的面）。‌‌‌

‌设置钣金参数‌：


‌厚度‌：输入钣金厚度，通常与实体薄壁厚度一致。

‌折弯半径‌：设置默认折弯半径（若边线已有圆角，软件会自动采用圆角半径）。

‌保留实体‌：如需保留原始实体用于其他特征，勾选“保留实体”选项。‌‌‌

‌选择折弯边线‌：在 ‌“折弯边线”‌ 下，选择模型上需要形成折弯的边线（可切换为隐藏线可见视图以便选择）。软件会自动识别相关切口边线，并在 ‌“找到切口边线”‌ 下列出。‌‌‌


‌调整切口与边角‌：

‌切口缝隙‌：可修改自动切口的缝隙值，或通过 ‌“切口草图”‌ 手动定义切口。

‌边角默认值‌：设置边角切口类型（如矩形、撕裂形、矩圆形）和比例。‌‌‌

‌设置释放槽与折弯系数‌：

‌自动切释放槽‌：选择释放槽类型（矩形、撕裂形或矩圆形），以确保折弯区域加工合理。

‌自定义折弯系数‌：根据需要设置折弯系数类型和数值。‌‌‌

‌完成转换‌：单击 ‌确认（✔）‌，实体即转换为钣金零件。之后可使用 ‌“展开”‌ 命令检查或输出平板型式。‌‌‌

注意事项

‌实体要求‌：转换的实体应为恒定厚度，避免存在非钣金友好的特征（如不均匀壁厚）。

‌折弯边线选择‌：通常选择内侧边线以匹配钣金折弯内半径；若选择错误，可右键边线选择“恢复默认值”调整。

‌版本差异‌：SOLIDWORKS 2020 及上面版本支持更智能的释放槽处理和多重薄片转换。‌‌‌
