sw2014实体转钣金选不了

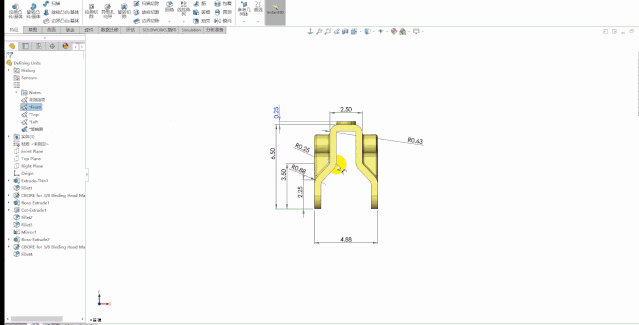

在 ‌SolidWorks 2014‌ 中遇到“实体转钣金选不了”的问题，通常是因为操作流程或模型条件不符合转换要求。以下是关键原因和解决方法：

‌常见原因与解决步骤‌

‌模型不符合转换前提‌

转换为钣金的实体必须满足以下条件：

‌厚度一致‌（如抽壳后所有壁厚相同）。

‌不能有圆角或倒角‌（或需提前处理）。

‌必须是封闭实体‌（无开口或孔洞影响厚度判断）。

‌未正确启动“转换到钣金”命令‌

在 SW2014 中，该命令位于：

‌菜单栏‌：插入 > 钣金 > 转换到钣金

或先启用 ‌“钣金”工具栏‌（右键工具栏区域 → 勾选“钣金”）。

‌未选择“固定面”或“折弯边线”‌

执行命令后，需在 PropertyManager 中：

‌指定一个固定面‌（通常为底面）。

‌手动或自动选择折弯边线‌（模型边缘需清晰可识别）。


切口边线通常由系统自动识别，若未自动列出，可手动勾选。

‌模型存在几何冲突‌

若实体有 ‌相交、重叠或非流形几何‌，转换会失败。建议：

使用 ‌“检查实体”‌ 工具（评估 > 检查实体）排查问题。

简化模型（如删除小圆角、合并面）后再试。

‌SW2014 功能限制‌

SolidWorks 2014 对“转换到钣金”的支持较新版本有限，‌不支持复杂曲面或多厚度实体‌。若模型过于复杂，建议：

改用 ‌“插入折弯”‌ 命令（适用于等厚薄壁实体）‌‌

或先创建基础钣金特征（如基体法兰），再编辑。

‌推荐操作流程（适用于 SW2014）‌

‌准备实体‌：确保为等厚抽壳或薄壁结构（如 1mm 厚）。

‌启用钣金工具栏‌：右键顶部工具栏 → 勾选“钣金”。

‌启动命令‌：点击 ‌“转换到钣金”‌ 图标，或 插入 > 钣金 > 转换到钣金。

‌设置参数‌：


选择一个平面作为 ‌固定面‌。

设置 ‌钣金厚度‌（与实体一致）。

选择 ‌折弯边线‌（按住 Ctrl 可多选）。

‌确认切口‌：检查“找到切口边线”列表是否包含所有需切开的边。

‌点击确定‌完成转换。

⚠️ 若仍无法选择，尝试 ‌重建模型‌ 或 ‌简化几何‌（如移除所有圆角）‌‌

‌替代方案（若转换失败）‌

使用 ‌“插入折弯”‌ 命令（适用于薄壁实体）‌‌

插入 > 钣金 > 插入折弯

选择固定面和切口边线即可。

先用 ‌“基体法兰”‌ 重新创建钣金结构，再添加特征。

如需官方操作指引，可参考 SolidWorks 2024 帮助文档（适用于 SW2014 及上面版本） ‌‌
