solidworks转化不成钣金

在 SolidWorks 中将实体模型转换为钣金零件失败，通常是因为‌几何条件不符合钣金转换要求‌。根据权威公开资料和最新版本（2024–2026）的官方文档，以下是常见原因及解决方法：

‌一、转换失败的常见原因‌

‌存在非平面面‌：钣金折弯必须基于平面，若选作固定面或折弯边线的面含曲面（如圆角、自由曲面），则无法转换 ‌‌

‌厚度不均匀‌：钣金要求材料厚度一致，抽壳或复杂实体若厚度变化，转换会失败 ‌‌

‌未正确选择固定面或折弯边线‌：系统需明确知道哪个面保持不动、哪些边线形成折弯 ‌‌

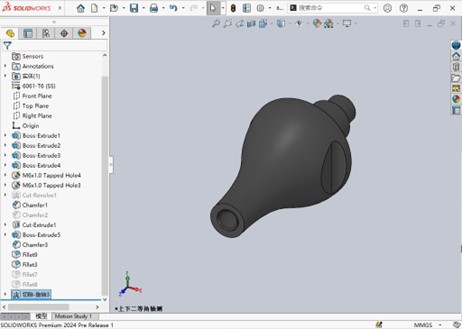

‌存在无法展开的几何特征‌：如螺旋面、复杂自由曲面等不可展曲面无法生成钣金 ‌‌

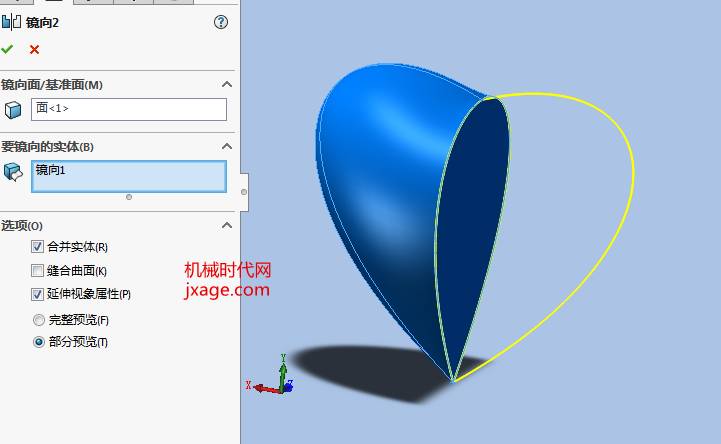

‌多实体未合并‌：多个独立实体需先布尔合并为单一实体 ‌‌

‌二、推荐解决步骤‌

‌检查并清理几何‌

删除圆角、倒角等非平面特征（使用“删除面”命令 + “删除并修补”）‌‌

确保所有相关面为‌平面‌（可通过面属性查看是否有“草图绘制”图标，若有则为平面）‌‌

‌确保厚度一致‌

若由抽壳生成，建议先倒角再抽壳，以保证壳厚均匀 ‌‌

使用“测量”工具验证关键区域厚度是否一致。


‌正确执行转换操作‌

进入 ‌“钣金”选项卡‌ → 点击 ‌“转换到钣金”‌ ‌‌

在 PropertyManager 中：

选择‌一个平面面作为固定面‌。

设置‌钣金厚度‌（通常自动识别）。

‌手动选择折弯边线‌（避免自动选择失败）‌‌

必要时添加‌切口‌或‌释放槽‌ ‌‌

‌使用辅助工具‌


若自动转换失败，可尝试‌先切口再插入折弯‌的两步法 ‌‌

对于导入的中性文件（如 IGES），建议先运行 ‌“输入诊断” + “尝试愈合所有”‌ ‌‌

‌三、验证是否可转换‌

薄壁基体零件（如拉伸、旋转、抽壳）‌可以‌转换为钣金 ‌‌

若零件满足以下条件，通常可成功：

单一实体，厚度均匀；

所有面为平面或可展曲面；

无复杂自由造型。

如仍失败，建议参考官方教程：SolidWorks 帮助 - 转换到钣金 ‌‌
