sw转换到钣金技巧

‌转换到钣金‌功能可将实体零件转换为钣金件以便展开，核心在于确保‌等厚度‌并正确设置‌固定面‌与‌切口‌。‌‌‌

操作步骤与参数设置

‌启动命令‌：点击“钣金”工具栏中的“转换到钣金”，或通过“插入”>“钣金”>“转换到钣金”启动 。‌‌‌

‌设定钣金参数‌：选择一个面作为‌固定面‌，设定钣金厚度和默认折弯半径，若实体已抽壳可覆盖默认参数 。‌‌‌

‌选择折弯边线‌：在折弯边线下选择要形成折弯的模型边线，软件会自动选择所需切口并列出 。‌‌‌


‌完成转换‌：设置折弯系数及释放槽类型（如矩形、撕裂形），点击确定完成转换 。‌‌‌

关键技巧与注意事项

‌厚度一致性‌：实体零件最好是固定厚度，可通过‌抽壳‌命令实现，否则转换易失败 。‌‌‌

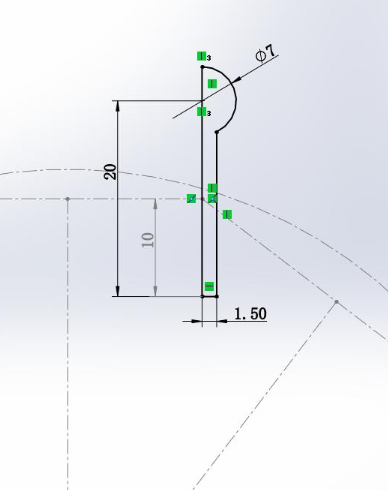

‌切口处理‌：若自动识别切口不准确，可使用 2D 或 3D 草图手动定义切口，需在转换前生成草图 。‌‌‌

‌显示优化‌：将显示样式更改为‌隐藏线可见‌，能更容易选择内部边线 。‌‌‌


‌保留实体‌：若需保留原实体用于其他特征，可勾选“保留实体”选项 。‌‌‌

常见问题处理

‌转换失败‌：检查厚度与半径设置是否与实体一致，绘制草图时注意添加 R 角 。‌‌‌

‌复杂模型‌：对于多曲面或复杂结构，可先使用拉伸切除或移动面命令处理边角，再执行转换 。‌‌‌

‌展开操作‌：转换后可使用“展开”/“折叠”命令查看平板型式，验证折弯合理性 。‌‌‌
