solidworks模型设计详细步骤

SolidWorks 模型设计主要遵循‌新建零件、草图绘制、特征生成、细节修饰‌的标准流程，适用于大多数机械零件建模 。‌‌‌

前期准备与界面熟悉

‌新建文件‌：启动软件后选择“新建”，在对话框中点击“零件”并确定，进入三维设计空间 。

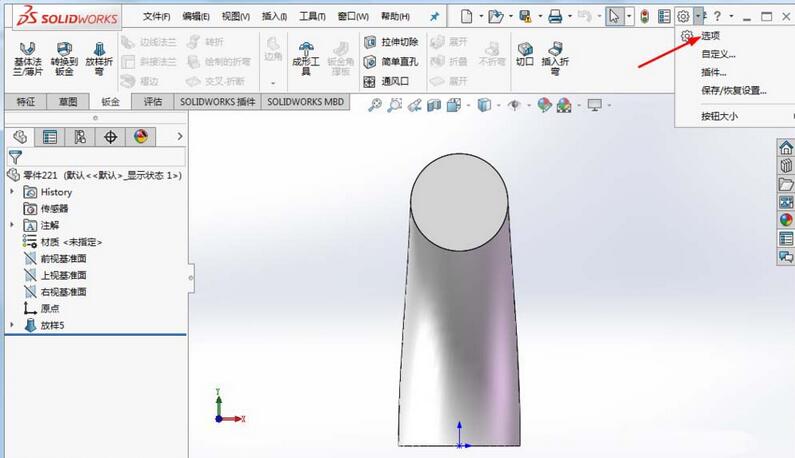

‌认识界面‌：熟悉顶部“命令管理器”（含草图、特征等标签）、左侧“特征管理器设计树”（记录操作历史）及中部“图形区域”（模型显示区）。

‌视图操作‌：掌握鼠标中键旋转、滚轮缩放及 Ctrl+ 中键平移，以便多角度观察模型，确保操作视角清晰 。‌‌‌

草图绘制与约束


‌选择基准面‌：在设计树中选择前视、上视或右视基准面，点击“草图绘制”进入草图模式 。

‌绘制轮廓‌：使用直线、矩形、圆等工具绘制二维轮廓，利用智能反馈自动捕捉水平或垂直关系 。

‌标注约束‌：使用“智能尺寸”标注具体数值，添加几何约束使草图完全定义（草图线条由蓝变黑），这是确保模型稳定的关键 。‌‌‌


特征生成与细节处理

‌创建基体‌：退出草图后，点击“特征”选项卡，使用“拉伸凸台/基体”或“旋转凸台”将 2D 草图转为 3D 实体 。

‌添加细节‌：利用倒角、圆角、孔向导、阵列等命令对实体进行细化处理，完善模型结构，可随时返回设计树修改参数 。

‌保存与输出‌：完成设计后保存零件文件，可根据需要插入工程图生成 2D 标准三视图并标注尺寸 。‌‌‌
