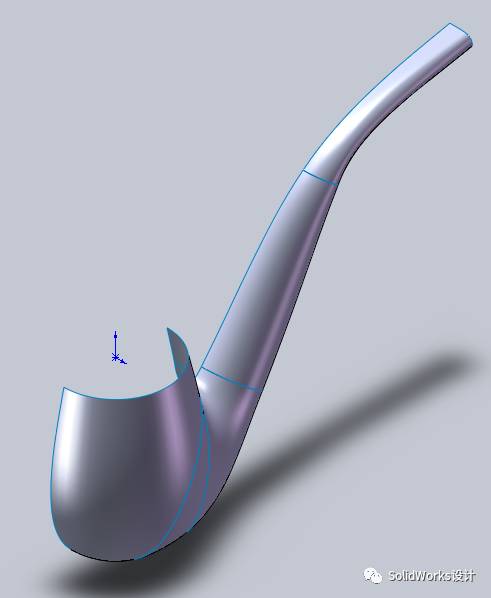

sw相交实体如何切除

在 SolidWorks 中处理相交实体并切除多余部分，有多种常用方法。根据当前（2026年）最新且权威的公开资料，以下是‌最实用、推荐的四种方法‌：

‌1. 使用“相交”命令（推荐用于复杂相交）‌

适用于两个或多个实体相交后，需保留或移除相交区域。

‌操作步骤‌：

点击 ‌插入 > 特征 > 相交‌。

在 PropertyManager 中，选择参与相交的‌实体、曲面或基准面‌。

在“排除的区域”选项中，勾选要‌移除的部分‌（如“显示排除的区域”）。

勾选 ‌“合并结果”‌（若希望最终为一个实体）。

点击 ‌确定‌ 完成切除。

此方法可直接生成相交几何，并灵活选择保留或删除区域 ‌‌

‌2. 使用“曲面切除”（适合用曲面精确控制切除边界）‌

适用于需沿复杂曲面或基准面切除材料。

‌操作步骤‌：

确保已有用于切除的‌曲面或基准面‌（可拉伸、等距或导入）。

点击 ‌插入 > 切除 > 使用曲面‌。

在 PropertyManager 中：

选择‌切除曲面‌。

在“特征范围”中选择 ‌“所有实体”‌ 或 ‌“所选实体”‌（按需选择要切除的实体）。


勾选 ‌“自动选择”‌ 可提高效率。

点击 ‌反转切除‌ 调整方向（如有必要）。

点击 ‌确定‌ 完成切除 ‌‌

支持多实体零件，且可隐藏或删除切除用的曲面 ‌‌

‌3. 使用“分割”+“删除面”（适合局部切除多余部分）‌

适用于相交后需手动删除特定实体块。

‌操作步骤‌：

创建一个‌切割平面或曲面‌（完全贯穿相交区域）。

点击 ‌插入 > 特征 > 分割‌。

选择‌目标实体‌和‌分割工具‌（平面/曲面）。

分割后，系统会生成多个实体。

在 FeatureManager 设计树中，‌右键点击要删除的实体‌ → 选择 ‌“删除”‌ → 勾选 ‌“删除”‌ 或 ‌“消耗”‌ ‌‌

可直观选择保留或删除哪一部分，适合初学者 ‌‌

‌4. 使用“组合”命令（适用于两个独立实体的布尔运算）‌

适用于两个实体未合并、需做加减运算。


‌前提‌：建模时需设置 ‌“合并结果”为取消‌，使实体保持独立。

‌操作步骤‌：

点击 ‌插入 > 特征 > 组合‌。

选择操作类型为 ‌“删减”‌。

设置 ‌“主实体”‌（保留部分）和 ‌“要删减的实体”‌（切除部分）。

点击 ‌确定‌ 完成切除 ‌‌

简单直接，但要求实体为独立对象 ‌‌

总结建议

若需‌自动化处理相交区域‌ → 优先使用 ‌“相交”命令‌ ‌‌

若需‌沿曲面精确切除‌ → 使用 ‌“曲面切除”‌ ‌‌

若已分割出多余块 → 使用 ‌“分割”+“删除”‌ ‌‌

若实体独立且结构简单 → 使用 ‌“组合”删减‌ ‌‌

所有方法均适用于 SolidWorks 2023–2026 版本，操作界面一致。
