solidworks两个实体相交怎么切除

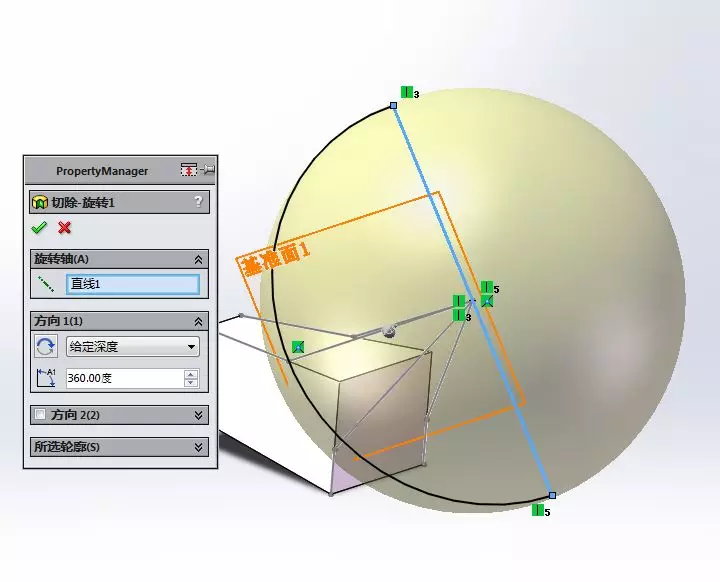

在 SolidWorks 中，当两个实体相交时，若需切除其中一部分，有多种常用方法。根据最新公开资料（截至2026年），以下是‌主流且实用的操作方式‌：

‌常用方法汇总‌

‌使用“组合”命令（布尔运算）‌

适用于两个独立实体，通过“删减”操作直接移除相交部分。

‌使用“分割”+“删除实体”‌

通过分割工具将相交区域分离，再手动删除不需要的部分。

‌使用“曲面切除”‌

利用曲面或基准面作为切除工具，精准控制切除范围。

‌使用“相交”命令‌

专门用于处理多个相交实体，可一次性移除指定区域。

‌详细操作步骤‌

‌1. 组合命令（推荐初学者）‌

确保两个实体在创建时‌未合并‌（在特征属性中取消勾选“合并结果”）。

进入 ‌插入 > 特征 > 组合‌。

在 PropertyManager 中：

操作类型选择 ‌“删减”‌。

主实体：选择要保留的部分。

要删减的实体：选择要被切除的部分。


点击 ‌√‌ 完成操作。

适用于简单相交场景，操作直观高效 ‌‌

‌2. 分割 + 删除实体‌

创建一个‌分割平面或曲面‌（需贯穿目标实体）。

进入 ‌插入 > 特征 > 分割‌。

选择分割工具（如基准面或草图平面）。

勾选 ‌“切割实体”‌，确认后实体被分为多个部分。

右键点击 ‌FeatureManager 设计树中的实体‌，选择 ‌“删除”‌，勾选“删除并修补”或“仅删除” ‌‌

适合需要保留多个分离体的情况。

‌3. 曲面切除‌

创建一个‌曲面‌（如拉伸曲面、等距曲面）覆盖相交区域。

进入 ‌插入 > 切除 > 使用曲面‌。

在 PropertyManager 中：

选择刚才创建的‌曲面‌作为切除工具。

在“特征范围”中选择 ‌“所有实体”‌ 或 ‌“所选实体”‌。

点击 ‌√‌ 完成切除，可隐藏曲面以简化视图 ‌‌

适用于复杂曲面相交或需要高精度控制的场景。

‌4. 相交命令（适用于多实体复杂相交）‌

选中所有需要相交处理的实体（可在 FeatureManager 中按住 Ctrl 多选）。

进入 ‌插入 > 特征 > 相交‌。

在 PropertyManager 中，系统会自动识别相交区域。

‌取消勾选‌要保留的区域，‌勾选‌要移除的区域（如区域1、3、5等）。

勾选 ‌“消耗曲面”‌（可选），然后点击 ‌√‌ ‌‌

适合处理多个相交零件或内部结构复杂的装配体。

‌选择建议‌

‌简单相交‌ → 优先用 ‌组合命令‌。

‌需保留多个部分‌ → 使用 ‌分割 + 删除实体‌。

‌曲面边界复杂‌ → 采用 ‌曲面切除‌。

‌多实体批量处理‌ → 使用 ‌相交命令‌。

如需视频演示，可参考以下资源：

SolidWorks多种方法去除相交零件

相交处理全攻略
