solidworks怎么将一个实体分成两个

在 SolidWorks 中，将一个 3D 实体分成两个主要使用"‌分割‌"特征命令，注意区别于草图工具中的分割实体，后者仅用于分割草图线段 。‌‌‌

操作步骤

‌启动命令‌：打开零件文件，点击菜单栏"‌插入‌">"‌特征‌">"‌分割‌"，或在特征工具栏单击分割按钮 。

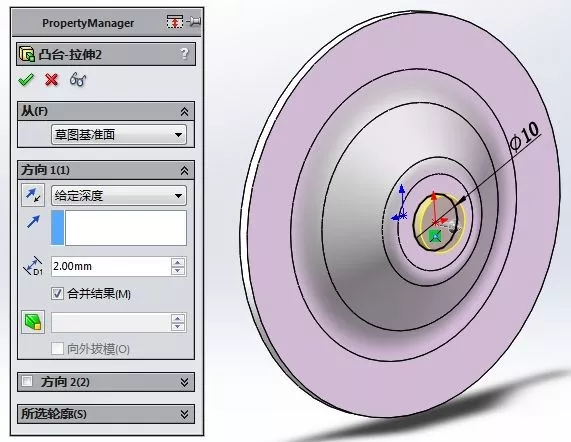

‌选择剪裁工具‌：在左侧 PropertyManager 中，选择用于分割的草图、基准面、模型面或曲面作为剪裁工具 。


‌执行分割‌：点击"‌切除零件‌"按钮，系统会自动计算并显示分割后的多个实体，预览中不同实体将高亮显示，确认无误后点击对号完成 。‌‌‌

剪裁工具要求


‌草图‌：绘制的草图必须‌贯穿‌整个实体或延伸到边界外，封闭曲线需能完全切断实体，否则无法分割 。

‌基准面/曲面‌：基准面在各方向无限延伸，可直接使用；曲面需覆盖分割区域且延伸至边界 。

‌模型面‌：可选择现有的平面模型面作为分割依据，面在各个方向无限延伸 。‌‌‌

保存独立零件

分割后实体默认保留在同一零件文件中，形成多实体零件。若需生成独立文件，可在分割 PropertyManager 的“所产生实体”列表中勾选实体并输入标题，或使用"‌保存实体‌"命令将多实体另存为外部零件并生成装配体 。若勾选“消耗切除实体”，则对应实体将从零件中移除 。‌‌‌
