sw尺寸和形位公差怎么合并

在 SolidWorks（SW）中，‌尺寸与形位公差的“合并”通常不是指将两者数值相加或融合为一个值‌，而是指‌将多个尺寸或形位公差统一标注、对齐，并实现联动移动‌。根据公开资料和当前主流操作（截至 2026 年），以下是实现方式：

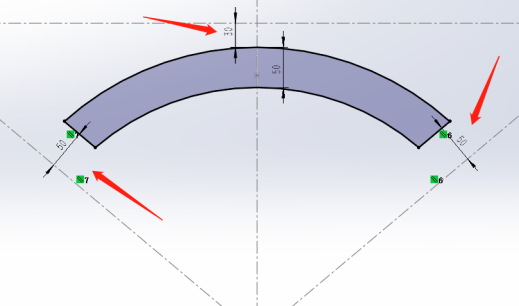

‌一、合并多个尺寸（含形位公差）‌

若需将‌多个尺寸合并为一个标注‌，可按以下步骤操作：

‌打开包含目标尺寸的模型或工程图‌。

‌按住 Ctrl 键，依次选择多个要合并的尺寸‌（这些尺寸必须具有相同的原点特征）。

‌右键单击 → 选择“合并尺寸”‌。

合并后的尺寸会自动包含副本数量，并统一应用相同的公差或形位公差。


⚠️ 注意：仅当尺寸类型、公差类型、基准等一致时才能成功合并 ‌‌

‌二、将形位公差与尺寸“绑定”或对齐‌

若目标是让‌形位公差框与尺寸标注对齐并一起移动‌，可采用以下方法：

‌方法 1：直接拖动对齐‌

标注尺寸后，插入形位公差（注解工具栏 → “形位公差”）。

将鼠标移至尺寸上，‌当尺寸变为橙色时点击左键‌，形位公差将自动关联到该尺寸 ‌‌

此后移动尺寸时，形位公差会随之联动。

‌方法 2：使用“对齐”工具栏‌

通过 ‌“对齐”工具栏‌（2025 版本支持）可精确对齐尺寸、注释和形位公差的位置 ‌‌

路径：视图 → 工具栏 → 勾选“对齐”。

‌方法 3：使用“注释”组功能‌


选中尺寸和形位公差 → 右键 → “组合”或“创建注释组”，实现整体移动 ‌‌

‌三、注意事项‌

‌形位公差本身不支持“数值合并”‌，但可设置多行框（如组合符号、多基准）‌‌

若使用的是较新版本（如 SW 2022+），部分界面逻辑变化，建议参考官方帮助文档：SolidWorks 2025 帮助 ‌‌

合并操作仅适用于‌同类型标注‌（如尺寸与尺寸、形位公差与形位公差），‌不能直接合并尺寸与形位公差为单一实体‌，但可通过绑定实现视觉和操作上的统一。

如需视频演示，可参考哔哩哔哩上的操作教程：SW技巧分享——如何将形位公差与尺寸标注进行“绑定” ‌‌
