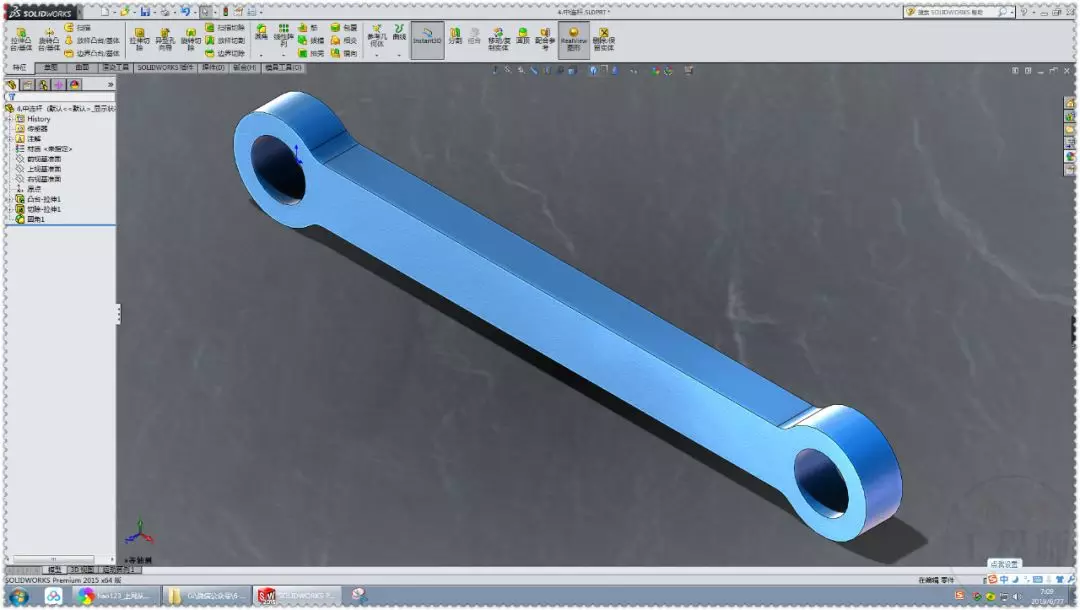

sw零件斜了怎调整

在 SolidWorks（SW）中，零件出现歪斜通常是因为其相对于基准面的方向未对齐。根据当前主流操作方式和权威资料，‌调整 SW 零件斜度的核心方法是使用“移动/复制实体”命令配合基准面重合约束‌，而非仅调整视图视角。

以下是几种有效且常用的摆正方法：

‌一、通过“移动/复制实体”摆正零件本体（推荐）‌

此方法直接修改零件位置，使其与坐标系对齐，适用于零件本身倾斜的情况。

‌插入 → 特征 → 移动/复制实体‌（或在“特征”选项卡中找到该命令）‌‌

在左侧属性管理器中：

‌选择要移动的实体‌（通常选整个零件）。

‌类型 → 约束‌。

‌添加配合关系‌：

选中零件上的一个面 → 选择 ‌前视基准面‌ → 设置为 ‌重合‌。

选中另一个侧面 → 选择 ‌右视基准面‌ → 设置为 ‌重合‌。

选中顶面 → 选择 ‌上视基准面‌ → 设置为 ‌重合‌。

点击 ‌确定‌，零件将被摆正并与坐标系对齐。


✅ 优点：真正改变零件空间位置，适用于工程图、装配、加工等后续操作。

‌二、通过视图定向快速调整显示角度（仅用于查看）‌

如果只是希望视图看起来“正”，但不改变零件实际坐标：

‌按空格键‌ → 调出视图方向对话框。

点击 ‌正视于‌（需先在模型上选一个面）。

若仍倾斜，可 ‌先选一个面 → 按住 Ctrl 再选一个相邻面 → 点击“正视于”‌ ‌‌

调整满意后，可点击 ‌更新标准视图‌ → 保存为新的前视图/上视图等 ‌‌

⚠️ 注意：此方法‌仅改变观察视角‌，零件实际方向未变，不适合用于出图或装配。

‌三、在装配体中摆正零件‌

若零件处于装配体中且倾斜：

右键点击该零件 → ‌设为浮动‌（若为第一个插入的零部件，默认是固定的）‌‌


使用 ‌移动/旋转零部件‌ 工具手动调整，或：

‌添加配合关系‌（如面重合、同心等）将其定位到正确位置 ‌‌

‌四、补充技巧‌

若零件来自 STEP/IGES 等外部格式，初始方向可能混乱，建议在打开时勾选 ‌“数据迁移”‌ 选项卡，再使用移动/复制实体 ‌‌

可通过 ‌测量工具‌ 获取倾斜角度，再用旋转功能精确调整 ‌‌

工程图中倾斜：可在工程图视图上右键 → ‌对齐工程图视图‌ → 选择水平/竖直对齐 ‌‌

如需视频演示，可参考以下资源：

SolidWorks零件歪斜如何摆正？新手必会的技巧 ‌‌

SolidWorks零件歪斜什么摆正?三招让你没有对手 ‌‌

💡 ‌提示‌：优先使用方法一（移动/复制实体）来‌真正摆正零件‌，避免后续工程图或装配出错。
