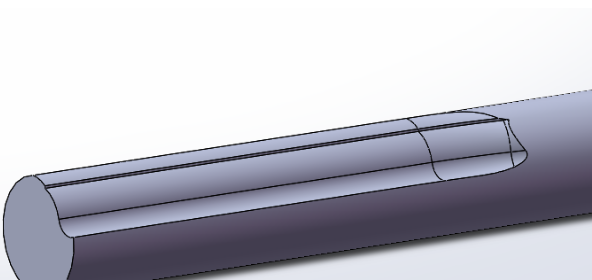

在 SolidWorks 中绘制斜坡,可根据斜坡类型(直线、曲线、规则或不规则)采用不同方法。以下是主流且实用的几种方式:1. 直线斜坡(最常用)
适用于常规坡道、斜面等规则结构。
方法一:拉伸 + 倾斜角度
在基准面(如前视图)绘制斜坡底面草图(如矩形)。
使用 拉伸凸台/基体 命令,设置拉伸高度。
在“属性管理器”中勾选 “拔模” 或直接在拉伸方向输入倾斜角度(如 5°)。
方法二:基准面 + 拉伸切除
在斜坡起始边创建一个 基准面,并设置倾斜角度(如 10°)。
在该基准面上绘制斜坡截面草图。
使用 拉伸 或 放样 形成斜坡实体。
2. 曲线斜坡(如螺旋坡道)
适用于复杂路径的坡道,如车库螺旋坡道。
步骤:绘制一条 3D 草图曲线(如螺旋线或样条曲线)作为路径。
在起点绘制斜坡截面轮廓(如矩形或圆形)。
使用 扫描 命令:选择截面为“轮廓”,3D 曲线为“路径”,生成曲面坡道。
若需实体,可使用 加厚 命令或直接拉伸扫描结果。
参考资料
提到使用“推拉”和“相交”方法,但该方法更适用于 SketchUp;SolidWorks 推荐使用 扫描 + 路径 实现曲线坡道
3. 不规则斜坡(复杂曲面)
适用于地形、非标准斜面等。
使用 放样曲面 或 边界曲面:在多个基准面上绘制不同高度的轮廓线。
用 放样凸台/基体 或 放样曲面 连接这些轮廓,形成自然过渡的斜坡。
可结合 拟合样条 平滑过渡
4. 添加坡度(适用于管道/线路)
若斜坡为管道、线缆等线路系统:打开装配体 → 编辑线路 → 右键线段 → “添加坡度”。
在 PropertyManager 中:选择线路段;
指定 起点 和 旋转角度(可输入度数或比率);
选择 引力平面(如前视基准面)
5. 快速创建 45° 斜角(用于斜坡边缘)
使用 倒角 命令:选择边 → 类型选 “角度-距离” → 角度设为 45°,输入距离
或使用 倾斜线 命令(草图中):指定起点、终点,输入 45° 角度
推荐操作流程(通用斜坡)
新建零件,选择基准面(如前视图)。
绘制底面轮廓(如矩形或圆形)。
拉伸凸台,设置高度。
创建倾斜基准面(参考斜坡顶面)。
绘制顶面轮廓,使用 放样 或 扫描 连接底顶面。
(可选)添加 倒角 或 圆角 优化边缘。
如需动态模拟(如小球滚动),可进入 Motion Study 添加重力与接触
