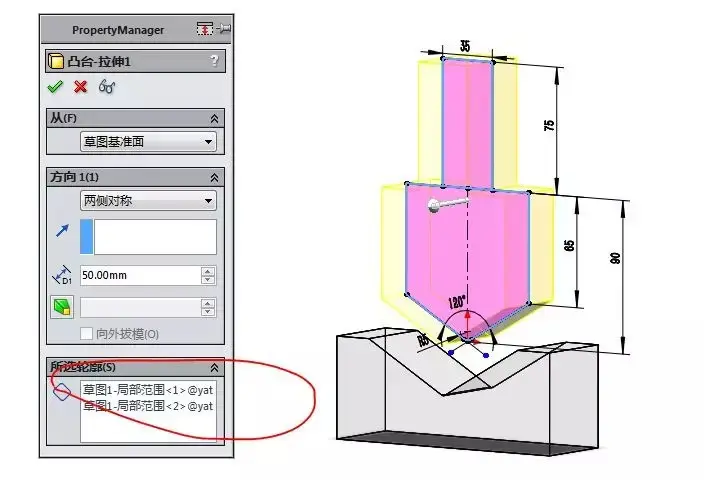

solidworks怎么倒斜角

在 SolidWorks 中倒斜角（也称倒角）主要分为两类操作：‌草图中的倒斜角‌和‌实体边线上的倒斜角‌。根据当前时间（2026年5月）和最新公开资料，操作方法如下：

‌一、草图中倒斜角‌

适用于在2D草图中对两条相交线段进行倒角处理。

‌操作路径‌：

进入草图编辑模式。

点击 ‌草图工具栏‌ 上的 ‌“倒角”‌ 按钮（或通过菜单：‌工具 > 草图工具 > 倒角‌）‌‌

在 PropertyManager 中选择倒角类型：

‌角度-距离‌：输入距离和角度（如 30°）。

‌距离-距离‌：分别输入两条边上的倒角距离。


‌对称（等距）‌：自动以相等距离向两侧倒角。

选择两条相交的草图实体，或直接点击交点。

确认倒角参数后点击 ‌√‌ 完成。

⚠️ 注意：若输入角度后预览异常（如向外延伸），需将光标移入参数框内，‌删除默认值后重新输入数值‌，避免系统误用拖拽生成的临时值‌‌

‌二、实体上倒斜角‌

用于处理3D模型的边线，常见于零件设计。

‌操作路径‌：

选择要倒角的 ‌边线‌（可多选）。

点击 ‌特征工具栏‌ 上的 ‌“倒角”‌ 按钮（或通过菜单：‌插入 > 特征 > 倒角‌）‌‌

在 PropertyManager 中设置：

‌倒角类型‌：

‌角度-距离‌：如 45° × 2mm（最常用）。

‌距离-距离‌：对称或非对称倒角。

‌顶点‌：对模型顶点进行倒角。

‌面-面‌：用于两个不相交面之间的倒角‌‌

输入相应尺寸。

点击 ‌√‌ 应用倒角。


💡 提示：SolidWorks 2025 起支持 ‌“选择工具栏”‌ 快速批量选择边线，提升效率‌‌

‌三、工程图中标注倒斜角‌

若需在工程图中标注倒角尺寸：

使用 ‌智能尺寸‌ → 下拉菜单选择 ‌“倒角标注”‌。

先选斜边，再选相邻边，系统自动识别并标注为 C×角度（如 2×45°）‌‌

如需官方详细指引，可参考：

SOLIDWORKS 2026 草图倒角帮助文档

SOLIDWORKS 2026 实体倒角帮助文档
