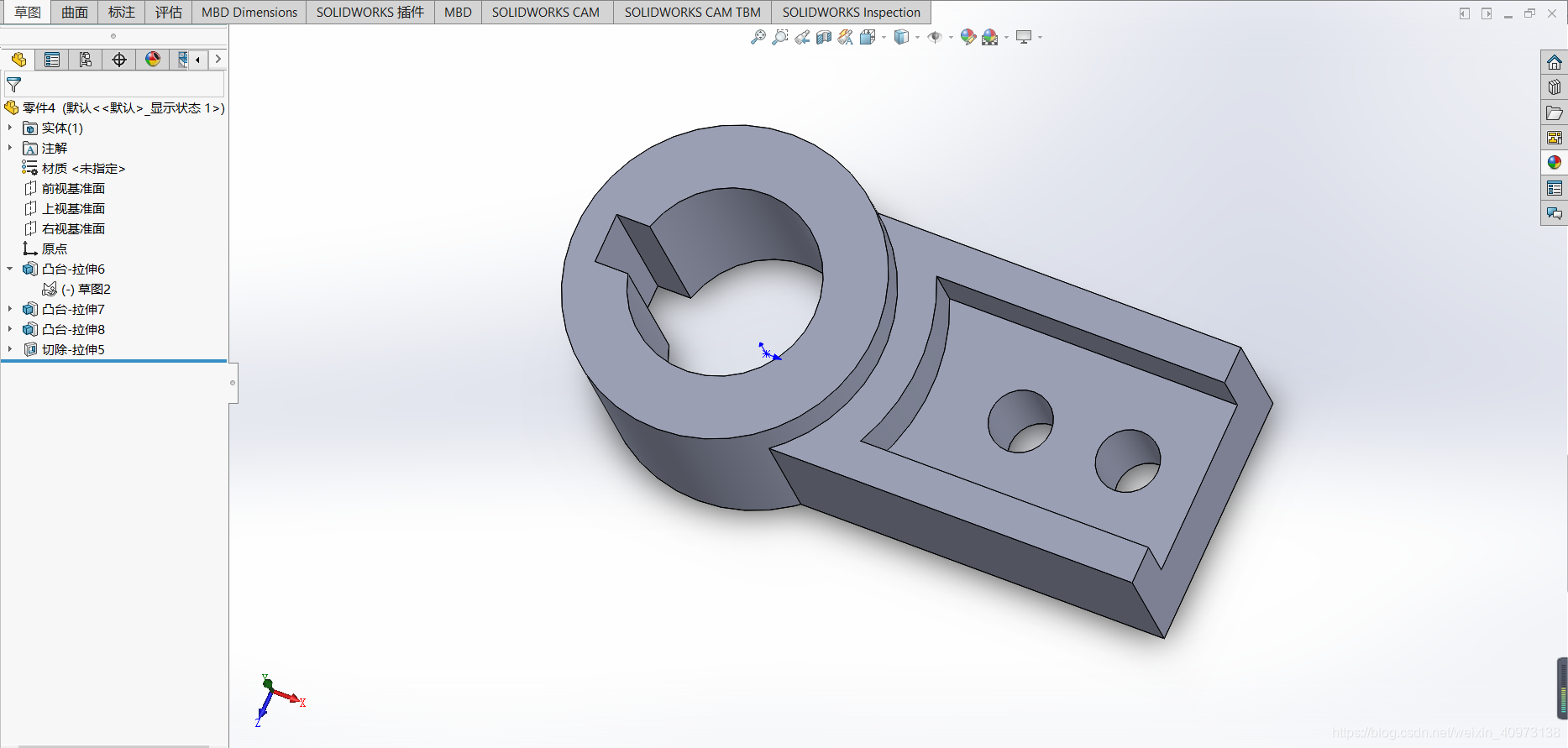

在 SolidWorks 中实现斜着拉伸(即拉伸方向不垂直于草图平面),关键在于自定义拉伸方向。以下是几种常用且可靠的方法,适用于主流版本(如 SolidWorks 2024):方法一:使用斜线作为拉伸方向(推荐)
这是最直观、操作最直接的方式。
绘制草图轮廓:在某一基准面(如上视基准面)上绘制要拉伸的形状(如圆形、矩形等),完成后退出草图。
创建斜向参考线:进入与草图平面垂直的另一个基准面(如前视基准面)。
在该面上绘制一条直线,该直线即为拉伸的倾斜方向。
可通过标注角度(如 75°)精确控制斜度。
启动拉伸命令:在特征工具栏中点击 “拉伸凸台/基体” 或 “拉伸切除”。
选择原草图轮廓作为拉伸截面。
在属性管理器中找到 “方向” 选项,点击方向右侧的输入框。
在图形区域中选择刚才绘制的斜线作为拉伸方向。
设置拉伸参数:输入深度(如 50 mm),选择“完全贯穿”或指定终止条件。
确认完成:点击绿色勾号(✓),即可生成斜向拉伸特征。
此方法在资料
中均有详细说明,适用于大多数版本。
方法二:使用基准面配合角度拉伸(适用于复杂倾斜)
当需要在两个平面之间实现倾斜拉伸时(如沿两平面交线成一定角度):插入基准面:点击 “插入” → “参考几何体” → “基准面”。
第一参考:选择要切除的面。
第二参考:选择一条边或线,设置角度(如 90°)。
在新基准面上绘制草图:画出拉伸轮廓(如半圆、矩形)。
执行拉伸切除:选择该草图,拉伸方向将自动沿基准面法向,即实现倾斜。
此方法适用于需要精确控制倾斜平面的情况,见资料
注意事项
斜线必须与草图平面垂直,否则无法正确绑定方向
若草图不在坐标系原点,建议先创建基准轴或参考线辅助定位
拉伸切除时,确保边界封闭,否则无法生成特征
