solidworks中打开新图纸的步骤

在 SolidWorks 中打开新图纸（即工程图）的步骤如下：

新建工程图（图纸）

‌打开已有零件或装配体文件‌

工程图必须基于已有的零件或装配体创建，因此首先需打开对应的 .sldprt（零件）或 .sldasm（装配体）文件。

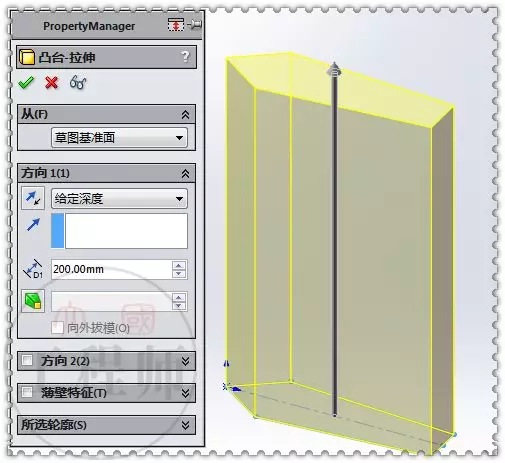

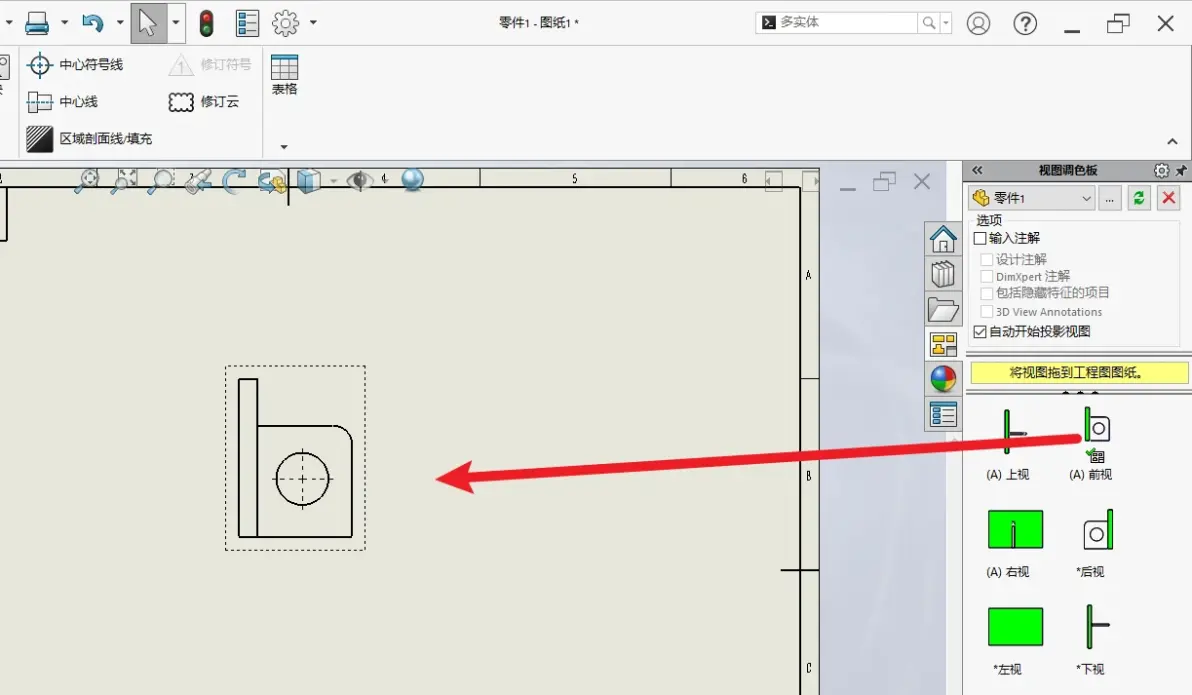

‌从文件菜单创建工程图‌


点击顶部菜单栏的 ‌“文件”‌ → ‌“从文件制作工程图”‌。

在弹出的对话框中，选择已打开的零件或装配体文件，点击 ‌“打开”‌。

‌选择图纸模板‌

系统会提示选择图纸模板（如国标 A4）。

若无默认模板，可点击 ‌“否”‌，然后手动选择合适的模板（如 .slddrt 文件）。


‌完成工程图创建‌

设置图纸格式、比例、字体等参数后，点击 ‌“确定”‌，即可生成新的工程图图纸。

打开已存在的工程图文件

点击左上角 ‌“文件”‌ → ‌“打开”‌。

在弹出的文件浏览器中，找到目标 .slddrw 工程图文件，选中后点击 ‌“打开”‌。


或者直接在 ‌“最近使用的文件”‌ 列表中点击所需图纸。

快速方法（适用于已打开零件/装配体）

在 ‌FeatureManager 设计树‌ 中，右键点击零件或装配体名称。

选择 ‌“打开工程图”‌（如果该工程图已存在且关联）‌‌

注意：SolidWorks 中的“图纸”通常指工程图（Drawing），不是独立文件，而是依附于零件或装配体的二维表达文档 ‌‌
