在 SolidWorks 中，‌压凹（Indent）‌ 是一种用于在目标实体上“冲压”出工具实体形状的特征操作，常用于模具设计、仿形加工或复杂结构快速建模。以下是基于最新公开资料整理的压凹实例操作要点和典型应用场景。

‌压凹的基本要求‌

‌必须存在多个实体‌：一个作为目标实体（被压凹的对象），另一个作为工具实体（提供形状）‌‌

工具实体与目标实体需有‌交叠区域‌，否则压凹无法生成‌‌

‌典型压凹操作步骤（以实体零件为例）‌

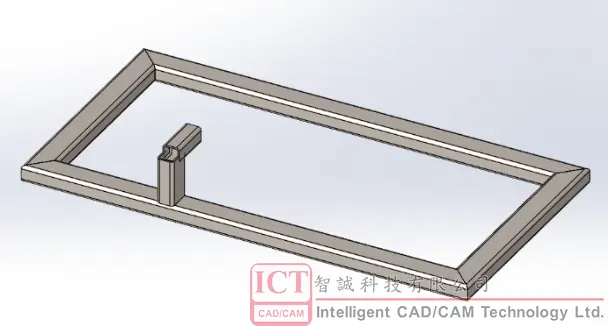

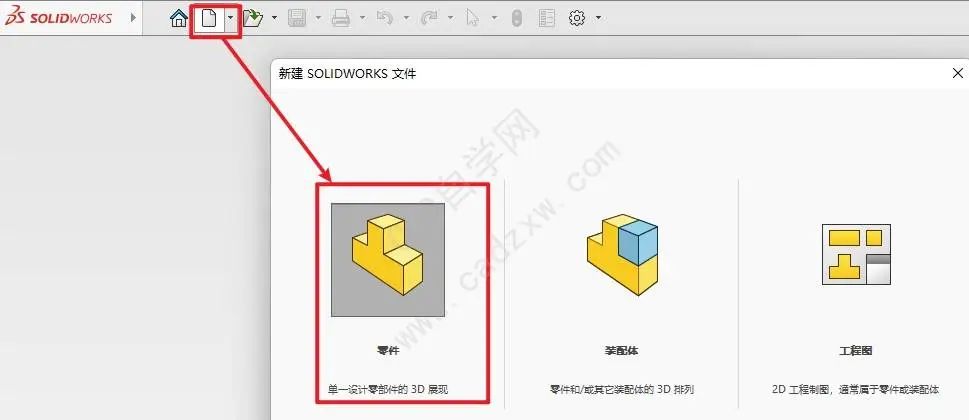

‌准备模型‌

确保目标实体和工具实体已创建，并在空间上部分重叠。

工具实体应独立（不与目标实体合并），即拉伸时取消勾选“合并结果”‌‌

‌启动压凹命令‌

菜单路径：‌插入 → 特征 → 压凹‌，或点击特征工具栏中的“压凹”图标‌‌

‌设置压凹参数‌

‌目标实体‌：选择被压凹的面或实体。


‌工具实体‌：选择用于形成压凹形状的实体或曲面。

‌选择选项‌：

‌保留选择‌：保留目标实体在交叠区域的原侧。

‌移除选择‌：移除目标实体在交叠区域的原侧。

‌切除‌：移除目标实体与工具实体交叉的部分（适用于创建通孔或凹槽）‌‌

‌厚度‌：可设定压凹深度（仅限实体）‌‌


‌间隙‌：设定工具与目标之间的预留间隙（如有必要）‌‌

‌确认并隐藏工具实体‌

压凹完成后，可在特征树中右键点击工具实体 → ‌隐藏‌，以简化视图‌‌

‌常见应用场景‌

‌多零件封装‌：将一个零件的外形压入另一个零件表面，用于装配体配合‌‌

‌钻头封装‌：将钻头形状压入板件，形成定位孔或沉头结构‌‌

‌液冷板流道建模‌：利用压凹快速生成复杂流道轮廓，结合草图块实现正向/逆向设计‌‌

‌波纹管等复杂曲面仿形‌：通过压凹快速获得模具型腔，避免手动拉伸切除的低效与误差‌‌
