solidworks压凹命令的用法及注意事项

‌SolidWorks 压凹命令‌用于在目标实体上生成与工具实体轮廓相似的凹陷或突起特征，常用于钣金、模具、冲压等场景。以下是其核心用法及注意事项：

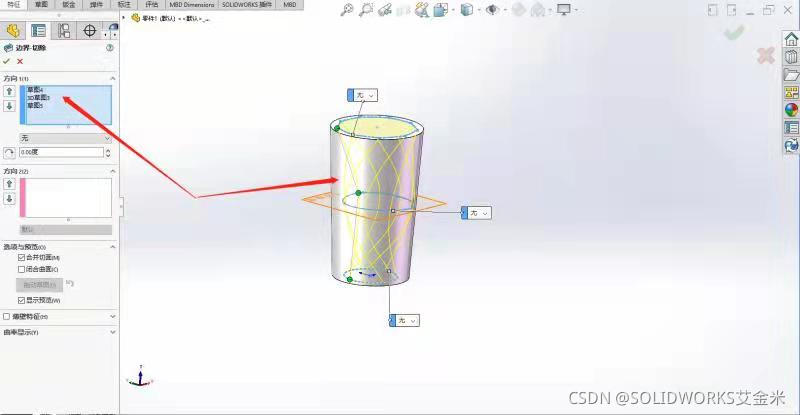

‌基本操作步骤‌

‌准备实体‌

确保目标实体（被压凹的零件）和工具实体（用于形成轮廓的零件）‌至少有一个为实体‌。

若需切除材料，建议‌取消“合并结果”‌，使工具实体与目标实体分离 ‌‌

‌启动压凹命令‌

菜单路径：‌插入 > 特征 > 压凹‌ ‌‌

‌设置参数‌


‌目标实体‌：选择被压凹的面或实体。

‌工具实体‌：选择用于生成轮廓的实体或曲面。

‌操作类型‌：

‌保留‌：生成等距袋套或突起（不切除材料）。

‌切除‌：移除目标实体与工具实体交叉部分 ‌‌

‌厚度‌：设定压凹深度（仅限实体）‌‌

‌间隙‌：控制工具与目标之间的间距，影响是否能成功压凹 ‌‌


‌确认并调整‌

预览效果无误后点击 ‌✓‌ 完成；必要时可使用 ‌移动/复制实体‌ 调整位置 ‌‌

‌关键注意事项‌

‌实体关系要求‌：

‌压凹（非切除）‌：目标与工具必须‌接触‌，或间隙足够穿越目标厚度 ‌‌

‌切除‌：不必接触，但间隙需保证交叉生成；若用‌曲面工具‌，必须‌完全贯穿实体‌ ‌‌

‌边界限制‌：工具实体的‌投影轮廓不能超出目标实体边界‌，否则会报错 ‌‌

‌建模建议‌：

创建工具实体时‌不要勾选“合并结果”‌，确保其为独立实体 ‌‌

压凹后可隐藏或删除工具实体，保留最终效果 ‌‌

‌典型应用场景‌

钣金件冲压仿形 ‌‌

模具上下模设计 ‌‌

管道表面局部凹陷/凸起 ‌‌

复杂曲面等距变形（优于“变形”特征，因可保留拓扑细节）‌‌

更多操作演示可参考：SolidWorks压凹命令实战（B站） ‌‌
