solidworks压凹命令详细用法

SolidWorks中的‌压凹命令‌用于在目标实体上生成与工具实体轮廓相近的等距凹陷或凸起特征，常用于模具、冲压、配合等设计。‌‌‌

基本概念与功能

‌功能原理‌：通过工具实体的形状在目标实体上创建袋套或突起，可添加厚度或切除材料，适用于封装、冲印、铸模等场景。

‌实体要求‌：目标实体和工具实体中必须至少有一个为实体；不允许曲面目标实体与曲面工具实体组合。‌‌‌

操作步骤与参数设置


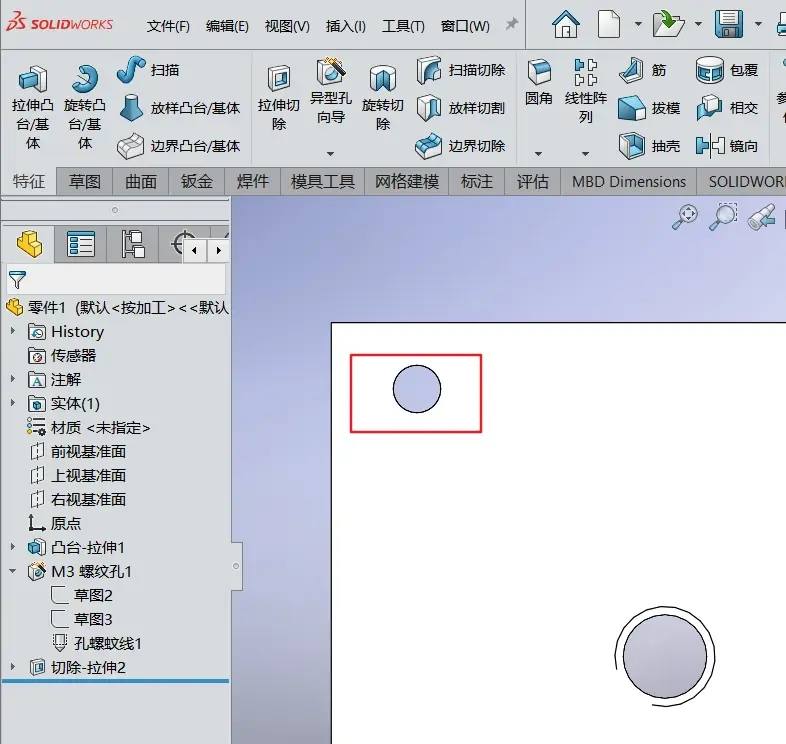

‌启动命令‌：单击“特征”工具栏中的‌压凹‌，或选择‌插入 > 特征 > 压凹‌。‌‌‌

‌选择实体‌：

‌目标实体‌：在图形区域选择要压凹的实体或曲面实体。

‌工具实体区域‌：选择一个或多个实体或曲面实体作为工具。‌‌‌

‌设置选项‌：


‌保留选择/移除选择‌：用于翻转要压凹的目标实体边侧，决定保留或移除所选区域。

‌切除‌：勾选后移除目标实体与工具实体的交叉区，此时仅“间隙”参数可用。‌‌‌

‌调整参数‌：

‌厚度‌（仅限实体）：设置压凹特征的壁厚。

‌间隙‌：设定目标实体与工具实体之间的间距。


‌反转切除方向‌：当使用曲面工具实体切除时，可调整切除方向。‌‌‌

‌完成创建‌：单击‌确定‌按钮，生成特征后可隐藏工具实体。‌‌‌

注意事项与常见应用

‌压凹模式‌：若进行压凹（非切除），目标实体必须与工具实体接触，或间隙值允许穿越目标实体的突起。

‌切除模式‌：若进行切除，目标实体和工具实体不必接触，但间隙值需足够大以生成交叉。

‌曲面工具实体‌：以曲面压凹或切除实体时，曲面必须与实体完全相交。

‌应用示例‌：该命令可用于钣金成型（如制作液冷板流道）、零件仿型（如创建配合壳体）等设计，通过调整厚度和间隙控制特征形状。‌‌‌
