solidworks框架设计

在 SolidWorks 中进行框架设计，主流且高效的方法是使用 ‌焊件（Weldments）功能结合骨架草图‌，尤其适用于型钢、铝型材等结构件的快速建模与修改。以下是关键要点：

‌核心设计方法‌

‌焊件功能 + 3D 草图骨架‌

这是目前最推荐的方式，适用于机械框架、工作台、机器人底座等场景。其优势在于：

所有型材基于同一组 3D 草图生成；

修改骨架尺寸后，整个框架自动更新；

自动生成切割清单，便于制造下料‌‌

‌典型操作流程‌

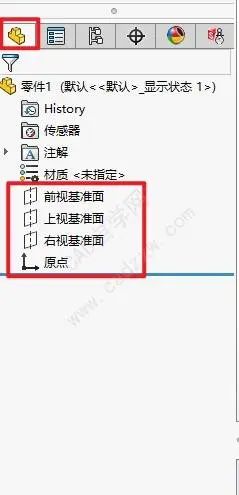

‌创建 3D 骨架草图‌：在装配体顶层或零件内绘制框架的轮廓线（如长宽高、关键节点）；

‌使用“结构构件”命令‌：选择型材（如 40×40 铝型材），选中草图边线生成框架；


‌应用角点处理‌：如“终端对接”“斜接”等，确保连接处符合加工要求；

‌自动生成切割清单‌：用于工程图和物料统计‌‌

‌适用场景与技巧‌

‌常见框架类型‌：

焊接机架（方通、角钢）

铝型材框架（如 50×50、20×20）

桁架结构（轻量化承重）

管状框架（如正方体、圆形钢架）‌‌

‌推荐资源‌：

SolidWorks 官方教程：使用 3D 草图创建炉架框架 ‌‌


B站视频：SolidWorks圆形钢架的绘制 ‌‌

B站视频：SolidWorks铝型材框架建模方法（2026年4月更新） ‌‌

‌进阶建议‌

若涉及 ‌有限元分析‌（如钢架受力），可使用 ‌Simulation 模块‌ 进行静应力与模态分析‌‌

对于 ‌复杂空间框架‌（如20面体球架），可结合 ‌阵列、镜像、扫描‌ 等命令高效建模‌‌

使用 ‌SolidWorks PDM‌ 可更好管理框架模型、切割清单与工程图的版本一致性‌‌

提示：若使用国标型材（如 GB 铝型材），需手动安装对应型材库，部分教程提供下载链接‌‌
