solidworks怎么画铝型材框架

在 SolidWorks 中绘制铝型材框架，推荐使用 ‌焊件（Weldment）功能‌ 配合 ‌国标（GB）型材库‌，以提高效率和准确性。以下是基于最新公开资料整理的操作流程：

‌核心步骤概览‌

‌准备 GB 型材库‌（必须提前配置）

‌绘制 3D 草图作为框架骨架‌

‌使用“结构构件”命令生成铝型材‌

‌应用剪裁/延伸与边角处理‌

‌生成工程图与切割清单‌（可选）

‌详细操作指南‌

‌1. 配置 GB 型材库‌

SolidWorks 默认不包含国标铝型材库，需手动添加：

‌获取型材库‌：

从可信来源下载 GB 型材库（如 CSDN 博客提供的资源 或 沐风网教程）。

文件应为 .sldlfp 格式，按 20系列、40系列 等分类存放。

‌设置路径‌：

打开 SolidWorks，点击 ‌工具 → 选项‌。

进入 ‌系统选项 → 文件位置 → 焊件轮廓‌。

点击 ‌添加‌，指向存放 GB 型材库的文件夹（如 D:\SolidWorks_Libraries\Weldment_Profiles\GB）‌‌

✅ ‌注意‌：路径建议使用英文、无空格，避免中文路径导致加载失败。


‌2. 绘制框架 3D 草图‌

新建 ‌零件文件‌。

选择 ‌3D 草图‌（在草图选项卡中）。

使用 ‌直线工具‌ 按实际需求绘制框架的中心线（如长方体框架的边线）。

可先在 2D 草图中绘制基准矩形，再通过 ‌基准面‌ 创建多层 3D 线条 ‌‌

‌3. 生成铝型材‌

点击 ‌插入 → 焊件 → 结构件‌。

在属性栏中：

‌标准‌：选择 GB

‌类型‌：选择 铝型材

‌大小‌：选择如 20×20、40×40 等规格

在图形区域 ‌选择对应的 3D 草图线段‌，点击 ‌应用‌。

若需不同规格或方向，点击 ‌新建组‌ 再选择其他线段 ‌‌

‌4. 优化连接与裁剪‌

‌边角处理‌：在结构构件属性中，勾选 ‌终端对接2‌，使型材端部自动对齐 ‌‌

‌剪裁/延伸‌：


若型材过长或未对齐，使用 ‌工具 → 焊件 → 剪切/延长‌。

选择需调整的型材，再选择参考面或实体完成裁剪 ‌‌

‌5. 生成工程图与切割清单‌

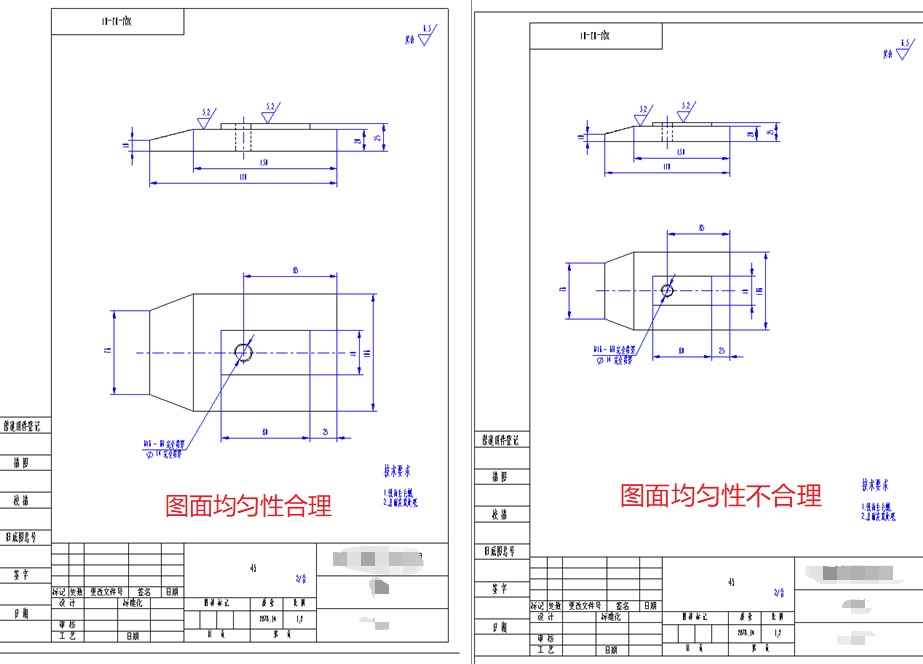

新建 ‌工程图‌，插入框架的主视图、俯视图等。

插入 ‌焊件切割清单‌：

‌注释 → 表格 → 切割清单‌

可自定义列（如规格、长度、价格），支持自动计算总成本 ‌‌

‌补充建议‌

‌旋转轴心调整‌：若需对称拼接（如 2040 型材），可创建带偏移轴心的截面轮廓 ‌‌

‌复用设计‌：将常用框架保存为模板，或通过 ‌配置‌ 快速切换规格 ‌‌

‌参考实物‌：截面尺寸最好向供应商索取，避免自行绘制导致尺寸不符 ‌‌

如需快速上手，可观看以下视频教程：

8分钟学会工业铝型材框架绘制

10分钟用SolidWorks焊件功能打造专业铝型材机架
