msolidworks尺寸修改方法

在 ‌SolidWorks‌ 中修改尺寸的方法根据使用场景（草图、工程图、配置等）有所不同。以下是主流且权威的操作方式，结合最新官方文档整理如下：

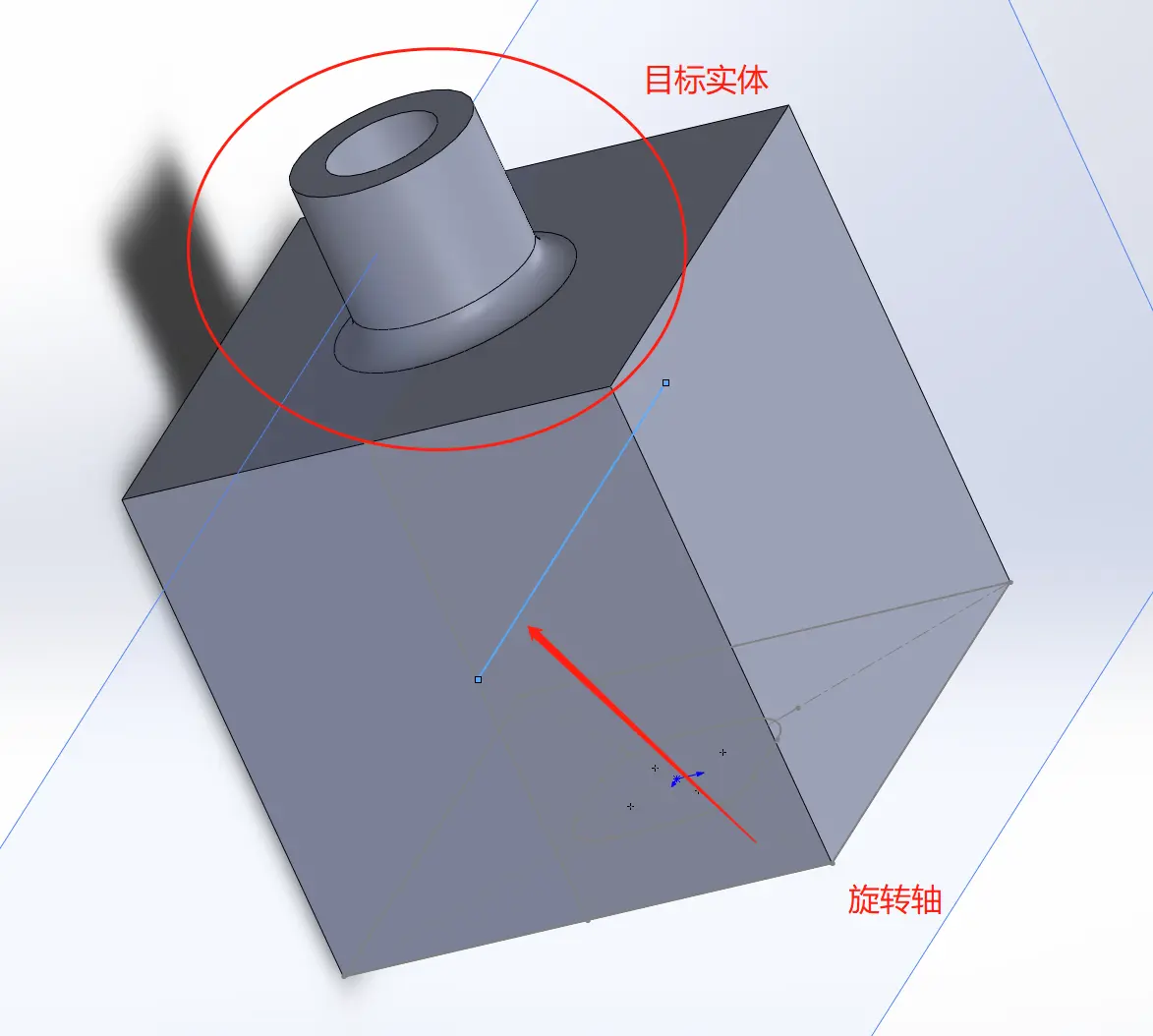

‌一、草图或模型中的尺寸修改‌

‌双击尺寸‌：弹出“修改”对话框，可直接输入数值、使用滑杆/滚轮调整，支持算术运算（如 10+5）‌‌

‌单击尺寸（需开启 Instant2D）‌：直接在图形区域编辑数值，无需弹窗，提升操作速度‌‌

开启/关闭路径：工具 > 草图设定 > ‌Instant2D‌‌‌

‌拖动草图实体‌：若启用了“尺寸随拖动/移动修改”，拖动实体后尺寸自动更新‌‌

启用方式：

当前文件：工具 > 草图设定 > 尺寸随拖动/移动修改‌‌

所有文件：选项 > 系统选项 > 草图 > 勾选“尺寸随拖动/移动修改”‌‌

‌二、工程图中标注尺寸的修改‌

‌直接双击尺寸‌：进入修改模式，输入新值即可‌‌

‌批量修改字体/格式‌：

工具 > 选项 > 文档属性 > 尺寸 > 字体，可统一调整所有尺寸文字大小‌‌

‌单独修改某尺寸字体‌：

选中尺寸 → 左侧“尺寸属性”管理器 → 取消勾选“使用文档字体” → 点击“字体”自定义‌‌

‌三、单位系统修改（如从米改为毫米）‌

‌临时切换‌：在模型空间右下角点击单位符号（如 m）切换为 mm‌‌

‌永久设置默认单位‌：


工具 > 选项 > 文档属性 > 单位 → 选择 ‌MMGS‌（毫米/克/秒）‌‌

建议新建零件时使用默认模板（如 Part_mm.prt）以避免单位错误‌‌

‌四、配置中不同规格的尺寸控制‌

在 FeatureManager 设计树中右键特征 → ‌配置尺寸‌。

在“修改配置”对话框中，为不同配置分别输入尺寸值‌‌

支持通过 ‌系列零件设计表‌ 批量管理多配置尺寸‌‌

⚠️ 注意：修改工程图尺寸会联动更新关联模型，反之亦然，除非尺寸被显式覆盖‌‌

如需进一步操作指引，可参考官方帮助文档：

SOLIDWORKS 2025 修改尺寸帮助
