solidworks项目设计流程

SolidWorks项目设计流程是一个系统化、多阶段的工程设计过程，涵盖从需求分析到最终交付的完整生命周期。根据权威公开资料，其核心流程可归纳为以下五个阶段：

‌1. 设计输入与规划（Pre-Design）‌

‌明确需求与约束‌：定义产品的功能、性能指标（如强度、重量）、制造工艺（机加工、3D打印等）、材料、成本及法规标准。

‌概念设计与布局‌：通过草图或2D示意图构思多方案，在顶层装配体中用简单几何体定义空间占位和运动范围，支持自上而下设计。

‌2. 详细设计与建模（Core Design）‌

这是SolidWorks的核心应用阶段，强调‌参数化建模‌与‌设计意图‌的嵌入：

‌建模方式选择‌：

‌自上而下设计‌：在装配体环境中直接创建零件，通过关联几何体（如布局草图）确保部件间自动更新，适用于复杂配合关系。

‌自下而上设计‌：先独立建模标准件，再组装，适合通用件或并行开发。

‌混合模式‌：实际项目中常用，核心结构自上而下，标准件自下而上。

‌关键技术‌：

全参数化（使用方程式、全局变量、设计表控制尺寸）。

合理管理特征顺序与父子关系，避免修改失败。

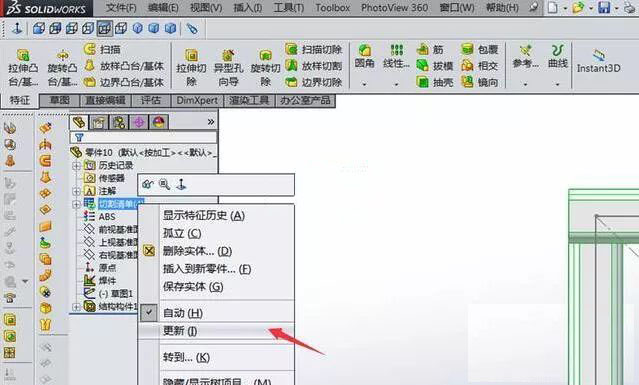

多实体技术：单文件管理多个关联实体，便于3D打印或分割。

主模型技术：以核心曲面为基准，衍生工程图、模具等，保证数据一致性。

‌3. 验证与优化（Validation & Optimization）‌


通过仿真工具验证设计可行性：

‌干涉检查‌：检测装配体中的碰撞或间隙。

‌质量属性分析‌：实时计算重量、重心、惯性矩。

‌运动分析（Motion）‌：验证机构运动轨迹与受力。

‌结构分析（Simulation）‌：

静应力、频率、屈曲、疲劳、热应力分析。

‌优化分析（Premium）‌：在约束条件下自动减重或优化形状。

‌设计闭环‌：建模 → 分析 → 修改 → 再验证，直至满足所有指标。


‌4. 工程出图与发布（Detailing & Release）‌

将3D模型转化为制造用的2D图纸：

‌基于模型的定义（MBD）‌：在3D模型中直接标注尺寸、公差、表面粗糙度等制造信息（PMI）。

‌高效出图‌：

自动生成主视图、投影视图、剖面图等。

使用图纸模板、属性链接（自动提取模型自定义属性）生成标题栏、BOM表。

标注严格遵循国标或企业制图规范。

‌5. 数据管理与协作（Data Management）‌

企业级项目需规范文件管理：

‌版本控制‌：通过SolidWorks PDM管理文件版本、审批流程。

‌协同设计‌：PDM支持多用户并行工作，解决文件冲突。

‌轻量共享‌：使用eDrawings安全分享设计供评审。

‌制造对接‌：导出STEP、IGES等格式供供应商使用，或集成CAM生成加工代码。

‌核心思想总结‌

‌设计意图是灵魂‌：模型应能智能响应主要设计变更。

‌关联性是基石‌：零件、装配体、工程图、仿真之间保持动态关联。

‌仿真驱动设计‌：早期介入分析，减少后期修改成本。

‌标准化与复用‌：建立企业级特征库、模板库，提升效率。

更详细的流程可参考SolidWorks官方文档：SolidWorks PDM工作流程 ‌‌
