在 SolidWorks(SW)装配体中,装配体特征是指那些直接在装配体层级创建、并可影响多个零部件的几何特征。它们不是单独存在于某个零件文件中,而是属于整个装配体结构。
装配体特征的位置与访问方式
功能入口:装配体特征通过 “装配体”选项卡 或 “插入 > 装配体特征” 菜单访问

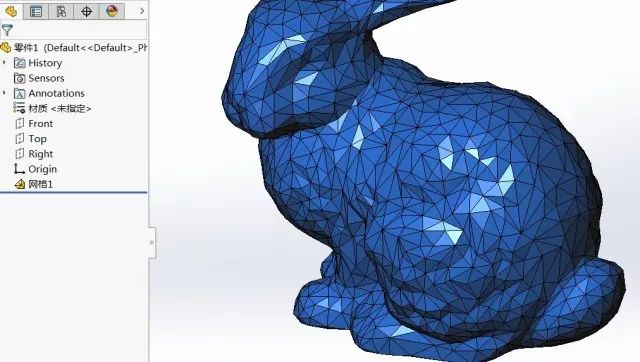

FeatureManager 设计树:创建的装配体特征会显示在 装配体的 FeatureManager 设计树 中,通常位于装配体根节点下,与零部件并列
常见类型包括:切割(拉伸/旋转切除)
钻孔
圆角 / 倒角
焊缝
阵列(线性、圆周等)
皮带/链条

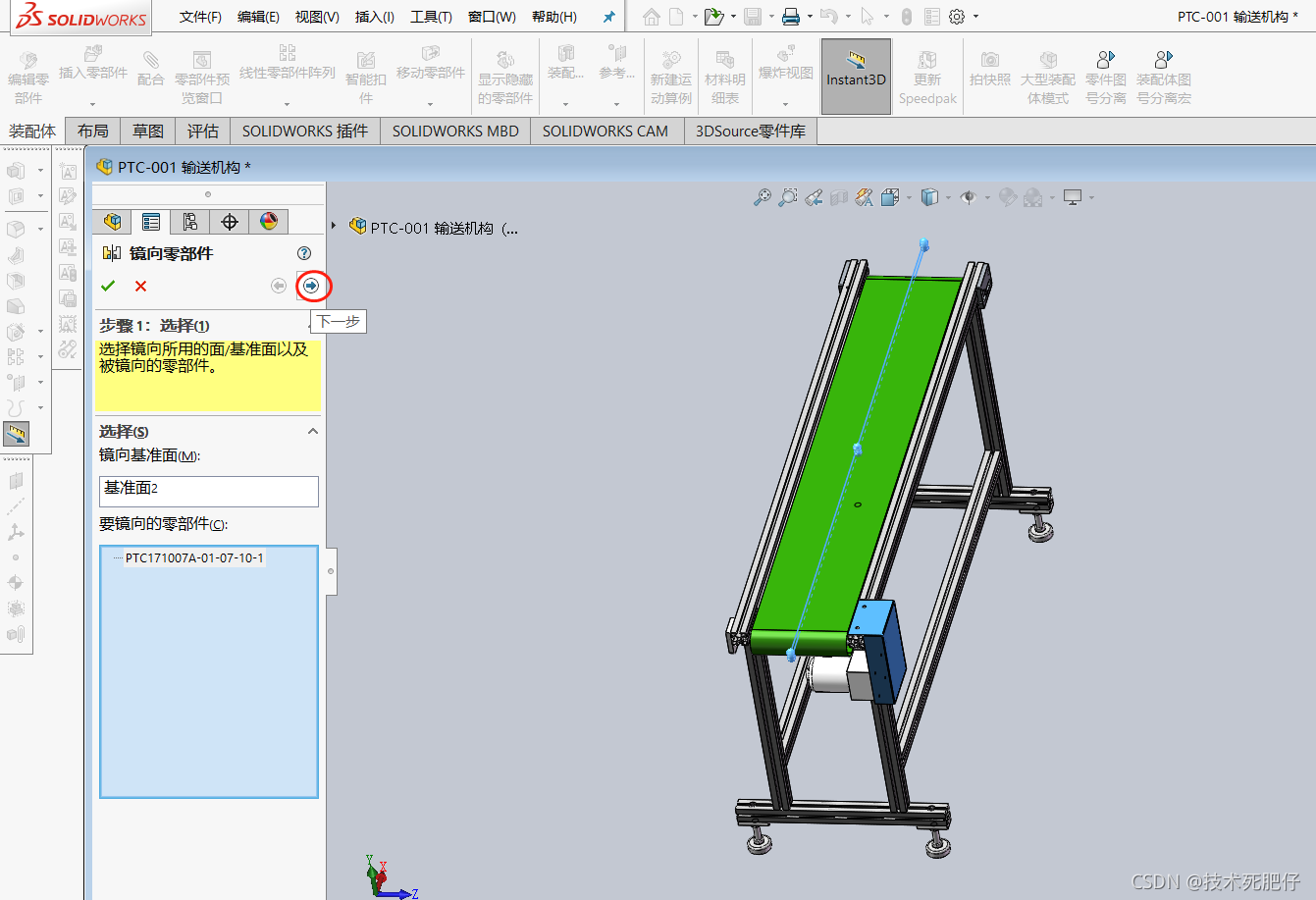

镜像装配体特征
使用注意事项
适用场景:装配体特征适用于装配后加工的操作,例如在多个零件上统一添加孔、切除或倒角
限制:不能应用于 Toolbox 零件
建议在零部件位置完全定义或固定后再创建,避免移动时产生错误
传播选项:可选择是否将特征传播到零件文件,否则仅存在于装配体中
示例操作路径(以创建皮带为例)
在装配体中完成零件装配。
点击 “装配体”选项卡 > “皮带/链”
选择皮带构件(如带轮边线)和基准面。
勾选 “启用皮带” 和 “生成皮带零件”。
保存并编辑皮带零件,进行拉伸等操作
如需进一步操作,可参考官方帮助文档:SolidWorks 2026 装配体特征帮助
