solidworks装配体特征不显示

在 SolidWorks 装配体中出现特征不显示的问题，通常由以下几种原因导致。结合当前（2026年5月）最新公开资料，以下是‌最可能的原因及对应解决方法‌：

‌常见原因与解决方法‌

‌特征被手动隐藏‌

在 FeatureManager 设计树中，右键对应特征 → 点击“显示”图标（眼镜图标）即可恢复显示。‌‌

‌零部件处于“轻量化”状态‌

若装配体使用了“轻量级”或“大型装配体模式”，部分零件可能未完全加载。

‌解决‌：右键装配体名称 → 选择“将轻量化设置为已解决”。‌‌


‌显卡驱动兼容性问题‌

更新显卡驱动后可能出现显示异常，尤其是开启“增强图形性能”选项时。

‌解决‌：

进入 ‌工具 → 选项 → 系统选项 → 性能‌；

取消勾选 ‌“增强图形性能”‌；

或回退至 2022 年版本的 NVIDIA 显卡驱动以获得更好兼容性。‌‌

‌颜色/外观设置覆盖‌


装配体层级的颜色或透明度设置可能覆盖了零件显示。

‌解决‌：右键装配体 → 删除整机着色或透明效果。‌‌

‌螺纹等注解未显示‌

螺纹线属于“注解”类别，需在零件图中单独启用。

‌解决‌：在零件图中展开 ‌【注解】‌ → 右键 → 【细节】→ 勾选 ‌【装饰螺旋线】‌ 和 ‌【上色的装饰螺纹线】‌，然后更新装配体。‌‌

‌草图或特征因参考丢失而失效‌

修改草图后可能导致后续特征无法生成。

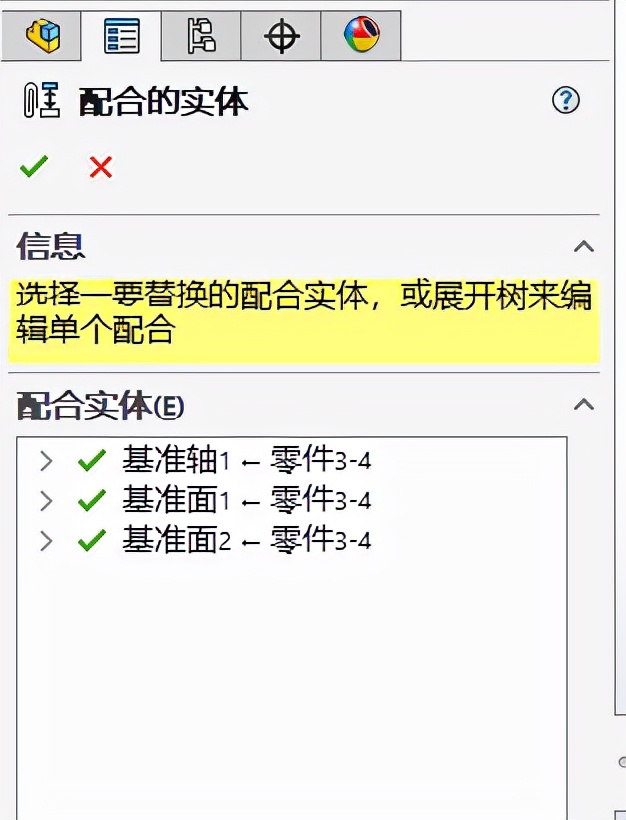

‌解决‌：使用 ‌“替换实体”‌ 命令保留关系，或重建依赖特征。‌‌

‌软件缓存或临时故障‌

重启 SolidWorks 可解决部分视图消隐问题。‌‌

‌推荐排查步骤‌

‌检查 FeatureManager 设计树‌：是否有灰色图标（表示隐藏或未解析）。

‌右键装配体 → “将轻量化设置为已解决”‌。

‌关闭“增强图形性能”‌（路径：工具 → 选项 → 系统选项 → 性能）。

‌更新装配体‌（点击红绿灯图标）。

‌重启 SolidWorks‌（如问题仍存在）。

如问题仍未解决，可参考官方帮助文档：SolidWorks 2024 显示设置帮助。‌‌
