solidworks装配体零件不显示

阅读数 9

SolidWorks 装配体零件不显示，‌主要原因包括零件被隐藏/压缩、文件路径丢失或视图显示设置问题‌，可通过检查设计树状态、重新定位文件或调整图形性能设置解决。‌‌‌

隐藏与压缩状态检查

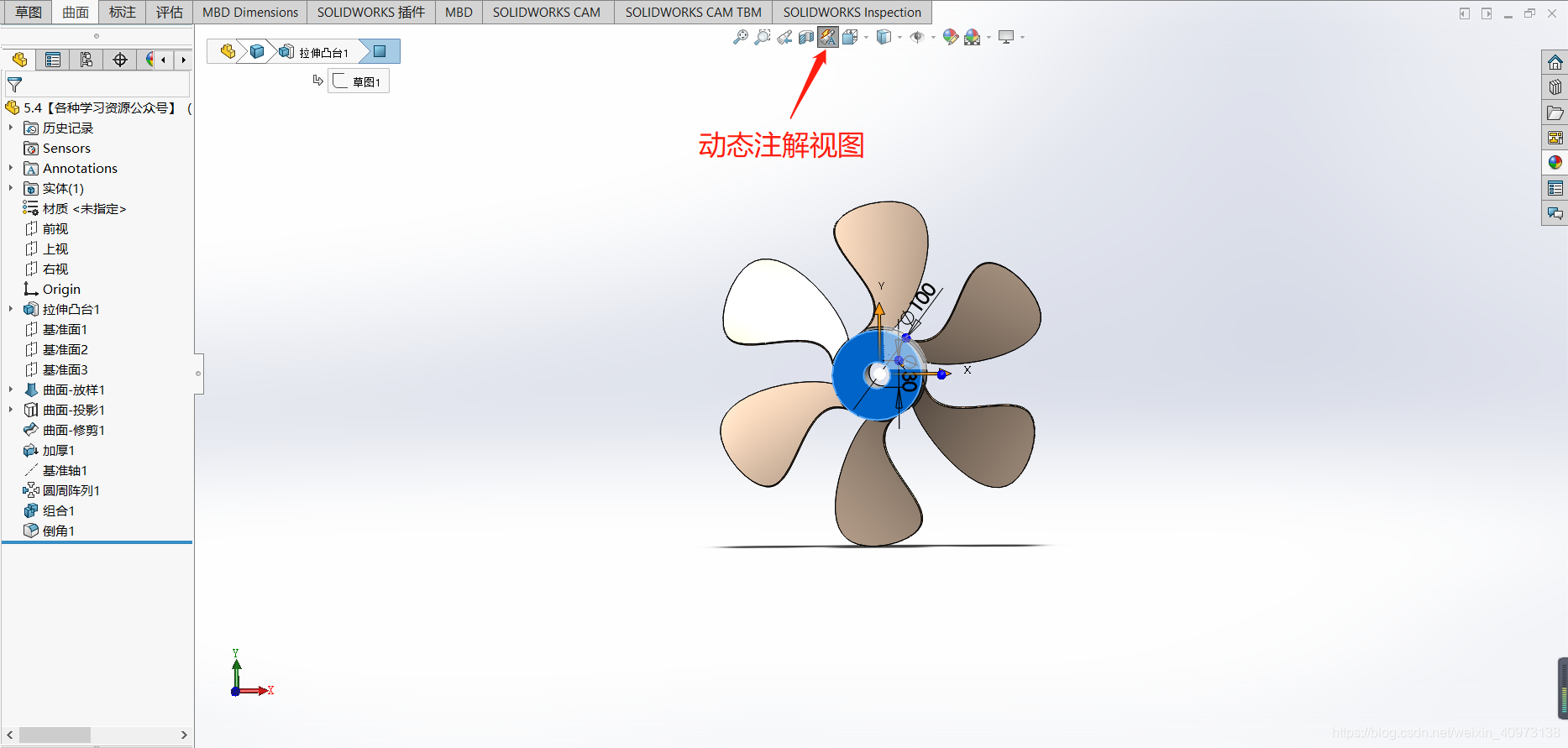

‌检查隐藏状态‌：在 FeatureManager 设计树中查看零件，若眼镜图标为关闭状态表示被隐藏，右键选择"显示零部件"即可恢复。

‌检查压缩状态‌：灰色零件表示被压缩，右键点击选择"解除压缩"使零件加载。

‌批量显示隐藏件‌：使用"工具→零部件选择→选取隐藏"选中所有隐藏零件，右键点击"显示零部件"一次性恢复。‌‌‌

文件路径与加载问题

‌路径丢失修复‌：若零件显示为灰色且标注"找不到文件"，右键点击零件→"浏览文件"重新定位零件路径。

‌重新加载零件‌：右键单击模型树中的零部件，选择"Reload Component"刷新加载。

‌使用诊断工具‌：运行"Assembly Expert"诊断工具分析并修复装配体潜在问题。‌‌‌

视图与图形设置调整

‌视图范围问题‌：零件可能超出当前视图范围，按"F"键全局显示或调整视图角度查找。

‌图形性能设置‌：进入"设置→性能"，关闭"增强图形性能"选项可解决部分显示异常。

‌显卡驱动更新‌：确保显卡驱动为最新版本，并检查 OpenGL 设置是否适用于 SolidWorks。‌‌‌
