sw怎么拉伸带空心的实体

在 SolidWorks（SW）中拉伸带空心的实体，通常是指创建一个‌薄壁结构‌或‌内部有空腔的特征‌，如管状、壳体等。根据公开资料，以下是两种主流方法：

‌方法一：使用“拉伸凸台/基体” + “薄壁”选项‌

适用于直接生成带均匀壁厚的空心结构。

‌新建零件‌：打开 SolidWorks，点击“文件” → “新建” → “零件”。

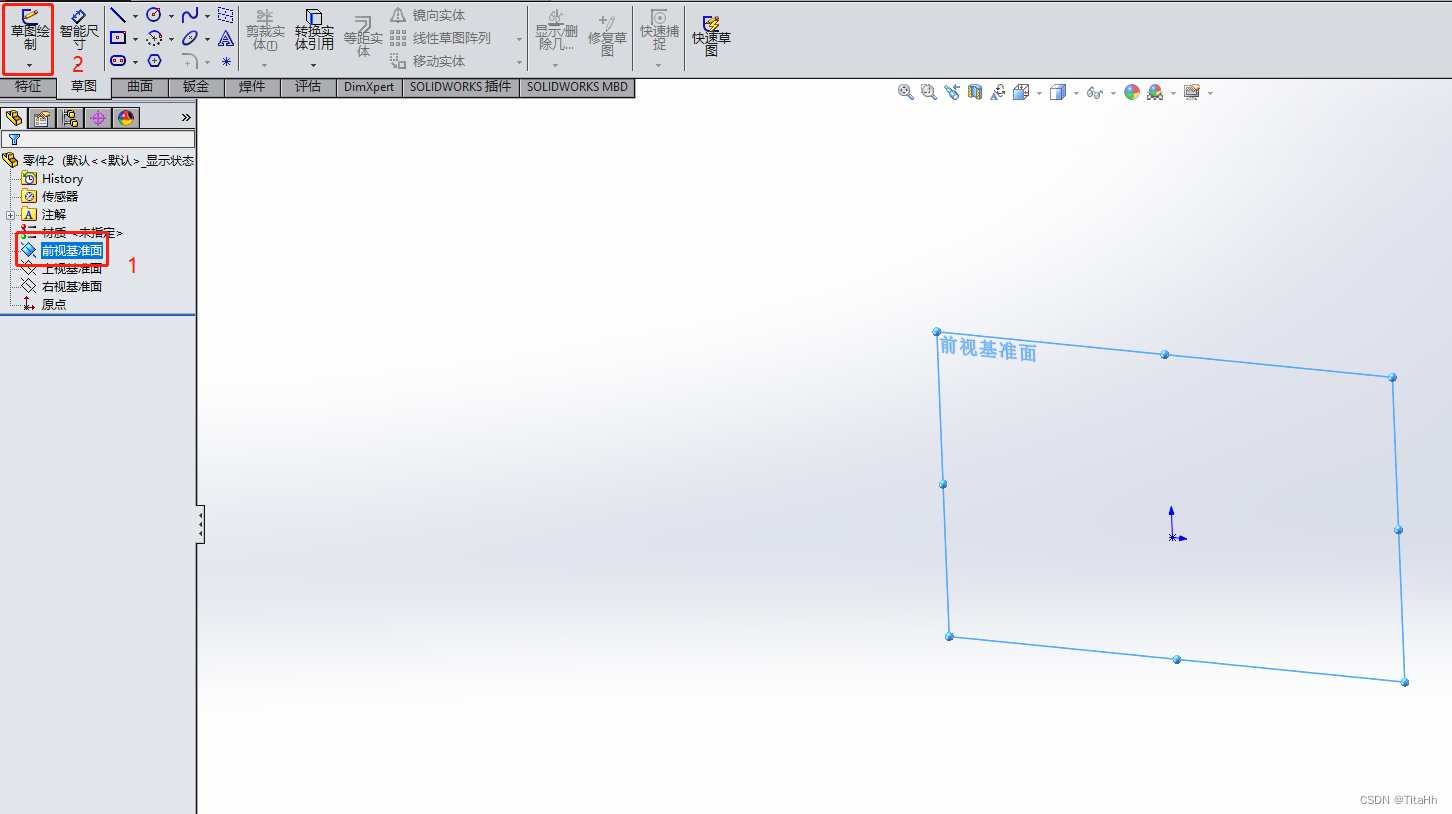

‌绘制草图‌：选择一个基准面（如前视基准面），进入草图模式，绘制一个‌封闭轮廓‌（如圆形、矩形等）。

‌启动拉伸命令‌：点击“特征”工具栏中的 ‌“拉伸凸台/基体”‌。

‌设置薄壁参数‌：

在属性管理器中，勾选 ‌“薄壁特征”‌。

选择薄壁类型：‌单向‌、‌双向‌ 或 ‌两侧对称‌。

设置 ‌壁厚值‌。

‌设置拉伸深度‌：输入所需高度，点击 ‌“√”‌ 完成操作。

此方法会直接生成一个空心实体，无需后续切除 ‌‌

‌方法二：先拉实体，再用“拉伸切除”掏空‌


适用于复杂内腔或非均匀空心结构。

‌拉伸实心实体‌：按常规步骤绘制草图并使用 ‌“拉伸凸台/基体”‌ 生成实心部分 ‌‌

‌创建内腔草图‌：

在已拉伸的面上新建草图（或选择平行基准面）。

绘制‌同心或偏移的内轮廓‌（如小圆、小矩形等）。

‌执行拉伸切除‌：


点击 ‌“拉伸切除”‌（位于“特征”工具栏）。

设置切除深度，确保完全贯穿或按需切除。

‌确认生成空心结构‌。

此方法更灵活，适合不规则内腔或局部掏空 ‌‌

补充说明

若需‌斜向空心结构‌，可在拉伸时设置 ‌拔模角度‌ ‌‌

拉伸切除时，若草图未完全封闭，系统会提示错误，务必确保草图‌无重复线段、完全封闭‌ ‌‌

对于曲面上的空心拉伸，建议先创建‌基准面‌再在基准面上绘制草图进行拉伸 ‌‌
