solidworks外部参考设置

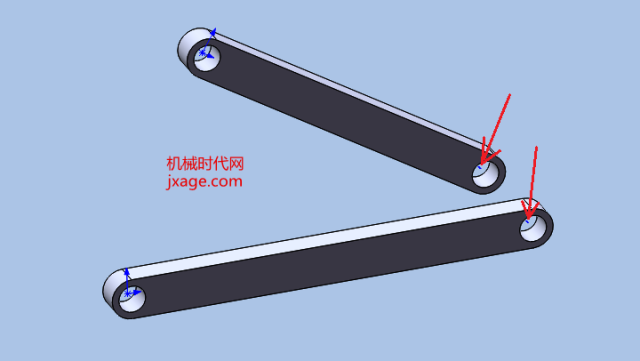

在 SolidWorks 中，‌外部参考‌是指一个文件（如零件、装配体或工程图）引用了另一个文件中的几何体、草图、尺寸或配合关系。合理设置和管理外部参考，有助于实现设计自动化与关联更新，但也可能带来文件依赖和稳定性风险。

‌一、外部参考的核心设置路径‌

‌系统级设置‌：

通过 工具 > 选项 > 系统选项 > 外部参考引用 配置全局行为 ‌‌

‌文件级操作‌：

在 FeatureManager 设计树中右键零件或特征，选择 ‌“外部参考”‌ 查看/管理具体引用 ‌‌

‌二、关键设置选项说明‌

‌加载行为‌（决定打开文件时是否加载外部参考）：

‌提示‌：每次询问是否加载。

‌全部加载‌：自动加载所有外部参考文件。

‌仅更改‌：仅加载自上次打开后有修改的参考文件。

‌无‌：不加载任何外部参考文件（适用于离线或简化打开场景）‌‌

‌只读选项‌：

‌以只读方式打开参考文件‌：防止误改被引用文件。

‌不提示保存只读参考文件‌：关闭时自动放弃更改，不弹窗确认 ‌‌


‌多装配体引用‌：

‌允许从多个装配体上下文创建对单个零件的外部参考‌：支持复杂装配体中的共享设计 ‌‌

‌搜索路径‌：

可在 文件位置 中添加额外目录，用于查找缺失的外部参考（尤其在 PDM 系统中常用）‌‌

‌三、常用操作指南‌

‌查看外部参考‌：

右键零件 → ‌“外部参考”‌，弹出对话框列出所有引用来源 ‌‌

‌锁定外部参考‌：

在“外部参考”对话框中点击 ‌“锁定选定项”‌ 或 ‌“全部锁定”‌。锁定后：

参考不再更新；

模型不会因外部更改而过时；

FeatureManager 中零件后缀显示 ‌“->*”‌ ‌‌

‌断开外部参考‌：

在同一对话框中点击 ‌“断开选定项”‌ 或 ‌“全部断开”‌。注意：

此操作‌不可逆‌；


断开后需手动重建草图关系或尺寸 ‌‌

‌替换外部参考‌（推荐做法）：

将虚拟零件另存为独立文件；

编辑草图平面，用本地基准面替换外部引用；

删除外部草图关系，添加本地尺寸与约束；

在装配体中用明确配合（如重合、同轴）替代就地配合 ‌‌

‌四、最佳实践建议‌

‌设计初期‌：可自由使用自上而下设计，依赖外部参考快速迭代 ‌‌

‌发布前‌：‌锁定关键零件的外部参考‌，防止意外修改 ‌‌

‌避免过度依赖‌：详细设计阶段应逐步用本地尺寸和配合替代外部引用，提升文件独立性 ‌‌

‌PDM 环境‌：务必在 SolidWorks PDM 管理工具中配置 ‌外部参考引用路径‌，防止文件丢失 ‌‌

💡 提示：若打开装配体时提示“外部参考丢失”，可检查文件路径是否正确，或通过 工具 > 查找参考 定位缺失文件 ‌‌
