sw草图添加外部参考

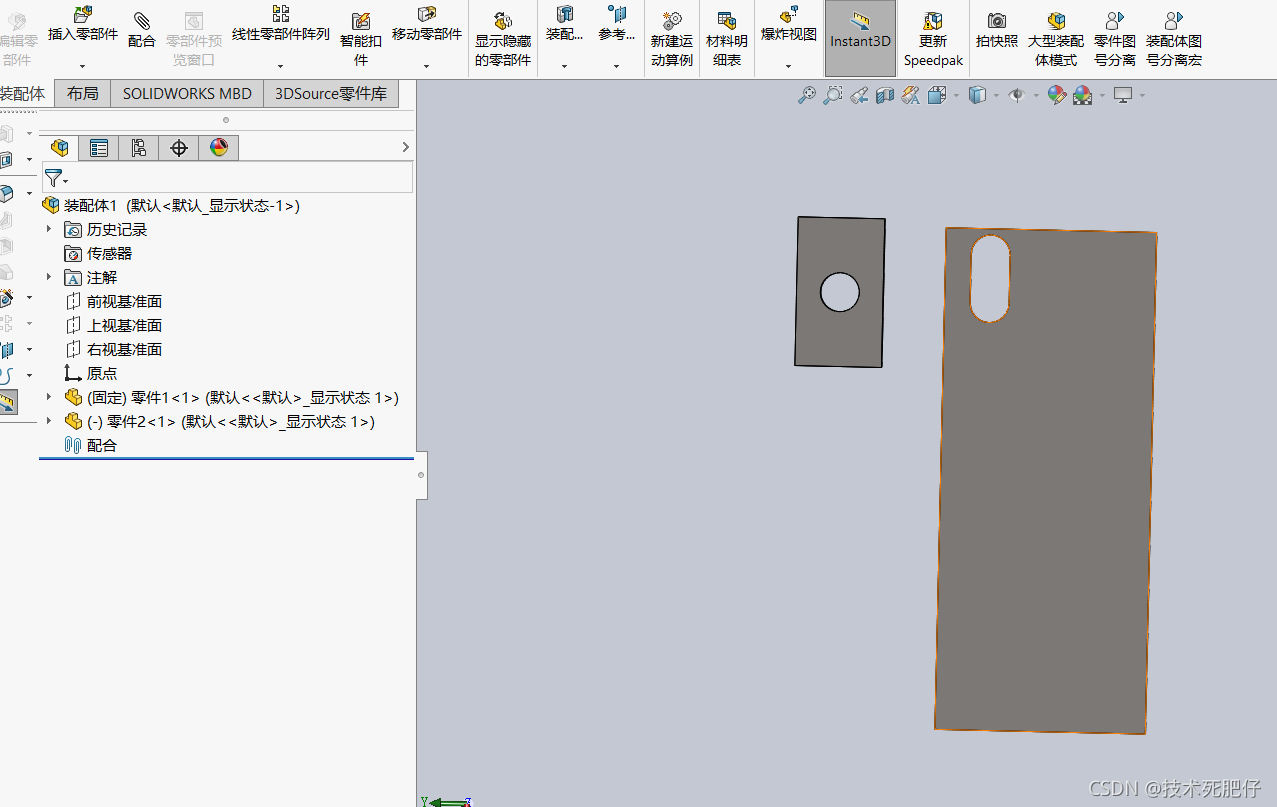

在 SOLIDWORKS（SW）中，‌在草图中添加外部参考‌，通常是指引用其他零部件、装配体或模型中的几何元素（如边线、面、草图等）来驱动当前草图的形状或位置。以下是主要操作方法和注意事项：

‌添加外部参考的常用方法‌

‌转换实体引用‌

在草图编辑状态下，选择目标零部件的边线、面或草图，点击 ‌“转换实体引用”‌ 按钮，将外部几何投影到当前草图中，并自动创建外部参考 ‌‌

‌等距实体引用‌

类似于转换实体引用，但可生成与原几何等距的轮廓，适用于偏移设计 ‌‌

‌使用基准面/面作为特征终止条件‌

在拉伸、切除等特征操作中，直接选择外部零部件的面作为“成形到一面”或“到指定面”的终止条件，从而建立外部关联 ‌‌


‌插入块并链接到外部文件‌

在草图中插入块时，勾选 ‌“链接到文件”‌ 选项，可创建对外部文件的引用，原文件更改会同步影响当前块 ‌‌

‌管理外部参考‌

‌查看/编辑外部参考‌

右键特征或草图 → 选择 ‌“外部参考”‌，可查看所有引用来源，并进行 ‌锁定、解除锁定、断开‌ 等操作 ‌‌

‌动态参考可视化‌

在 FeatureManager 设计树中启用该功能，可直观查看特征之间的依赖关系 ‌‌

‌替换或移除外部参考‌


建议通过 ‌编辑草图平面、添加尺寸与几何关系‌ 替代外部引用，而非直接“断开”，以避免模型失效 ‌‌

‌注意事项‌

外部参考仅适用于 ‌装配体环境下的零部件‌，虚拟零部件不支持某些引用选项 ‌‌

断开外部参考后，‌无法恢复‌，尤其对于派生零件需谨慎操作 ‌‌

使用 ‌自上而下设计‌ 时，合理使用外部参考可提升设计效率，但完成设计后建议固化关键尺寸以减少依赖 ‌‌

如需详细操作演示，可参考官方帮助文档：SOLIDWORKS 外部参考选项 ‌‌
