在 SolidWorks 中从零件制作工程图,主要通过从零件/装配体制作工程图功能快速生成与模型关联的图纸 。以下是具体操作流程及相关方法:
标准操作步骤
打开零件:确保目标零件文件已在 SolidWorks 中打开并完成保存 。
启动命令:单击标准工具栏上的从零件/装配体制作工程图按钮,或通过【文件】菜单选择该选项 。
选择模板:在弹出的图纸格式/大小对话框中,选择合适的图纸模板(如国标 A4、A3 等)。
放置视图:界面右侧会自动打开视图调色板,将所需视图(如前视图、投影视图)直接拖动到图纸区域 。

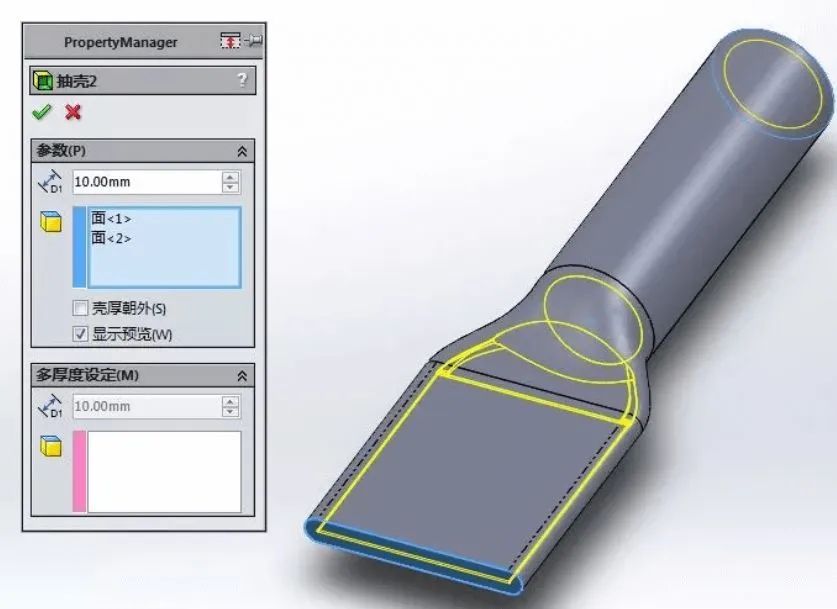

设置与保存:在 PropertyManager 中调整视图比例、显示样式及标注,完成后将文件保存为.slddrw 格式 。
其他生成方式
新建插入:点击【文件】→【新建】选择工程图,使用模型视图功能浏览并插入已保存的零件文件 。
右键快捷:在 FeatureManager 设计树中右键单击零件名称,选择从零件制作工程图(部分版本支持)。
注意事项数据关联:生成的工程图与三维模型保持关联,修改模型后工程图视图和尺寸会自动更新 。
版本差异:不同版本软件界面可能略有不同,但核心操作逻辑基本一致 。
