sw工程图模板和零件关联

在 SolidWorks（SW）中，‌工程图模板与零件的关联‌主要通过‌自定义属性链接‌实现，目的是让工程图中的标题栏、注释等信息自动从对应零件的属性中读取，从而避免重复填写，提升出图效率和一致性。

关联原理与关键点

‌工程图模板本身不直接“包含”零件数据‌，但可在模板中插入‌链接到零件属性的注释‌。

零件的‌自定义属性‌（如设计者、材料、重量、图号等）可被工程图引用。

使用 $PRPSHEET:"属性名" 表达式在工程图中调用当前关联模型的属性。

模板保存为 .drwdot 格式，零件为 .prt，两者通过文件引用动态关联。

操作步骤（以 SolidWorks 2020–2024 为例）

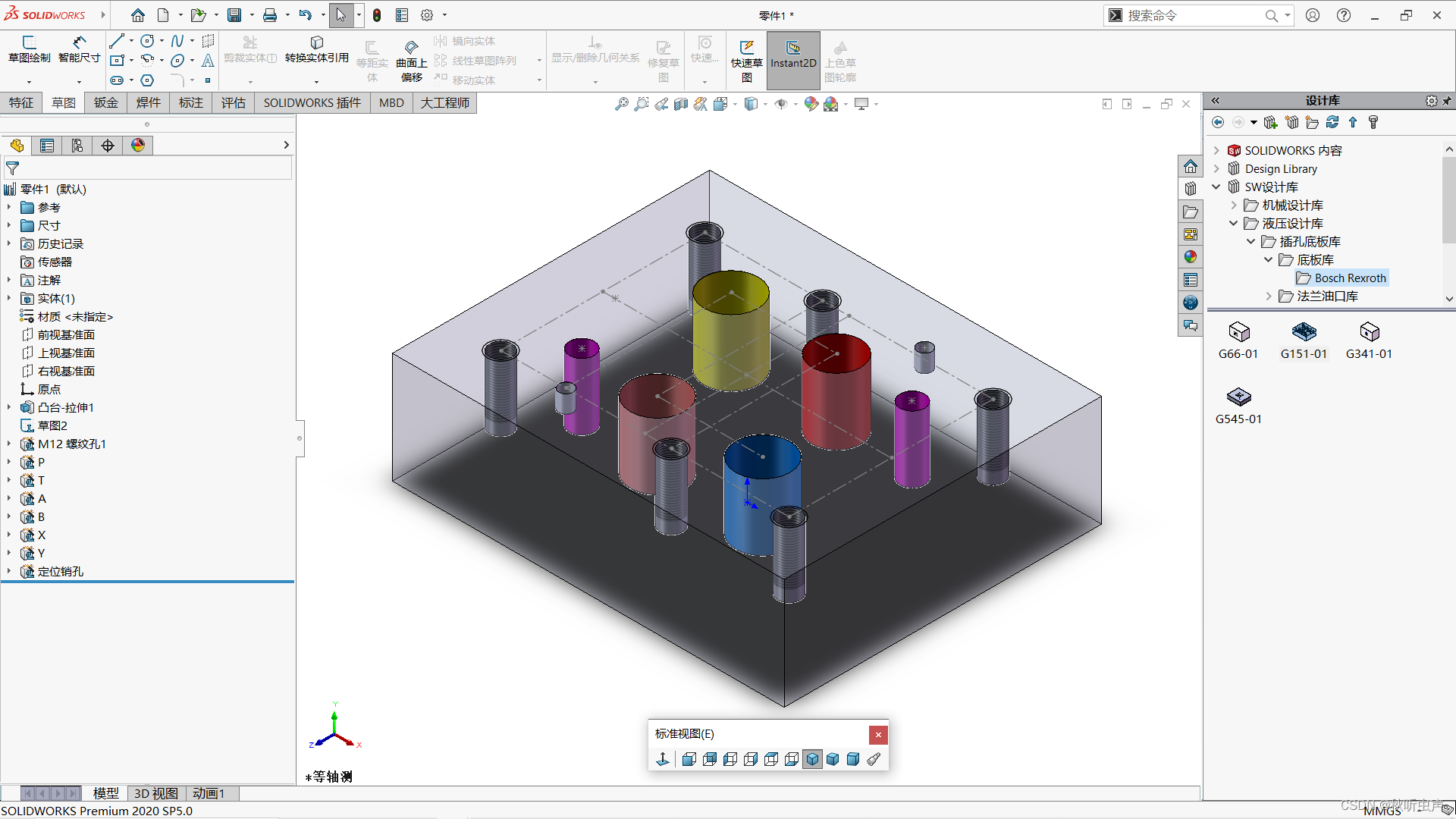

‌设置零件自定义属性‌

打开零件文件 → 点击 ‌文件 → 属性‌（或右键属性面板）。


在 ‌自定义‌ 选项卡中，添加如“设计”“材料”“图号”等属性，并填写值。

保存零件。

‌创建或打开工程图模板‌

新建 A3/A4 工程图 → 右键图纸空白处 → ‌编辑图纸格式‌。

在标题栏或注释位置，插入文本（如“设计：”）。

双击该文本 → 选择 ‌链接到属性‌ → 在表达式中输入：

text

$PRPSHEET:"设计"

确定后，该文本将自动显示零件中“设计”属性的值。


‌保存为工程图模板‌

文件 → 另存为 → 类型选择 ‌工程图模板 (*.drwdot)‌。

保存至默认模板文件夹（可通过 ‌选项 → 文件位置‌ 查看路径）。

‌后续使用时自动关联‌

新建工程图时选择该模板 → 插入视图时选择对应零件 → 所有链接属性自动更新。

注意事项

‌属性名称必须完全匹配‌（区分大小写和空格）。

若零件重命名或移动，需重新链接：

打开工程图 → ‌文件 → 打开‌ → 选中工程图 → 点击 ‌参考‌ → 选择新零件 → 确定 ‌‌

建议启用 ‌视图 → 注解 → 链接错误‌，便于排查属性链接失败 ‌‌

模板与零件无需同名，但‌同名有助于系统自动识别关联‌ ‌‌

推荐资源

SolidWorks基础教学丨(32)、工程图与零件的关联 ‌‌

一次性讲透SolidWorks各种模板关联方法 ‌‌

SolidWorks工程图模板之自定义文件属性与零件图关联 ‌‌

通过上述方法，可实现工程图模板与零件的高效、动态关联，显著提升标准化出图效率。
