sw自动布路

在 ‌SOLIDWORKS（SW）‌ 中实现自动布线（通常指管道、电缆或线束的自动路径生成），主要依赖 ‌Routing 模块‌。以下是基于最新公开资料整理的核心操作流程与要点：

‌前提条件‌

必须在 ‌装配体环境‌ 下使用 Routing 功能 ‌‌

需提前 ‌启用 Routing 插件‌：通过顶部菜单栏 ‌“工具” → “插件” → 勾选 “SOLIDWORKS Routing”‌ ‌‌

‌基本操作步骤‌

‌准备接头/端点零件‌

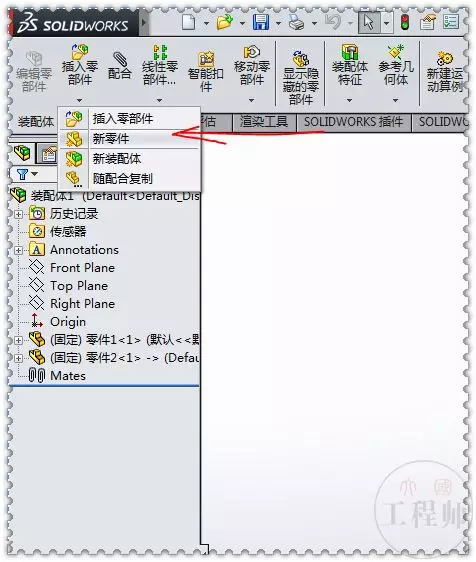

在装配体中插入需要连接的两个零件（如法兰、接头等）。

确保这些零件已正确放置并具有明确的连接点（如端面、孔等）。


‌调用 Routing 接头‌

打开右侧 ‌“设计库”（Design Library）‌，展开 ‌“Routing” → “Pipe” 或 “Electrical”‌ 等分类。

从库中拖拽合适的 ‌接头（如 Flange、Connector）‌ 到装配体的指定位置 ‌‌

‌启动自动布线‌

放置两个接头后，点击 ‌“自动布线”（Auto Route）‌ 按钮（通常在接头属性栏或 Routing 工具栏中）‌‌

在弹出的 ‌线路属性‌ 对话框中，选择管径、弯头类型、标准（如 Sch40）等参数 ‌‌

‌生成路径‌


点击 ‌起点接头‌ → 再点击 ‌终点接头‌，SW 将自动生成连接路径 ‌‌

可通过 ‌右键切换布线形状‌（如直角、圆滑等）或 ‌拖动节点‌ 手动微调路径 ‌‌

‌编辑与优化‌

支持 ‌尺寸驱动‌：通过智能尺寸修改管路长度，SW 会自动调整弯头位置 ‌‌

可 ‌打断路径绕开干涉‌，或在总装配体中用草图定义参考路径 ‌‌

‌高级技巧‌


‌自定义可布线零件‌：可将普通零件（如圆环）设置为带布线点的可自动布线组件 ‌‌

‌使用布线模板‌：预设常用参数（如管材规格、默认弯头），提升效率 ‌‌

‌电气布线‌：若涉及电线，可使用 ‌SOLIDWORKS Electrical‌ 实现 2D-3D 数据同步与自动线长计算 ‌‌

‌注意事项‌

Routing 功能 ‌仅支持装配体‌，不能在零件模式下直接使用 ‌‌

若未看到 Routing 选项，请检查插件是否启用，或确认 SW 版本是否包含该模块（部分教育版或基础版可能不包含）。

如需详细操作演示，可参考以下资源：

SOLIDWORKS Routing 快速布线教程（搜狐网）
