sw修改了尺寸更新不了

在 SolidWorks（SW）中修改尺寸后更新不了，是较常见的问题，通常与‌模型关联、草图状态、方程式、工程图链接或系统设置‌有关。结合近期公开资料和常见操作场景，以下是主要原因及对应解决方法：

‌一、常见原因与解决方法‌

‌1. 草图未完全定义或存在“从动”尺寸‌

若尺寸显示为灰色或标注为“从动”，说明它由其他几何关系或方程式控制，‌不能直接编辑‌。

‌解决‌：进入草图 → 使用“显示/删除几何关系”检查并删除不必要的约束；必要时删除该尺寸，重新标注驱动尺寸 ‌‌

‌2. 全局变量或方程式未生效‌

修改方程式中的全局变量后，模型可能未自动更新，需手动触发重建。

‌解决‌：修改变量后，按 ‌Ctrl+Q‌ 强制重建模型；确认变量名拼写正确且无循环引用 ‌‌


‌3. 工程图与模型关联断开‌

模型尺寸已改，但工程图中的标注未同步，可能因：

文件被重命名或移动路径不一致 ‌‌

视图被“锁定比例”或手动编辑导致几何链接断裂 ‌‌

尺寸颜色/线型等显示属性独立，‌不参与模型驱动‌（仅视觉属性）‌‌

‌解决‌：

确保模型与工程图文件名和路径一致；


在工程图中右键视图 → ‌“更新视图”‌；

若使用“模型项目”插入尺寸，需手动同步颜色等非几何属性 ‌‌

‌4. 装配体中使用 Instant 3D 修改未重建‌

在装配体中直接拖拉修改零件尺寸后，需按 ‌Ctrl+Q‌ 才能更新 ‌‌

‌5. 软件缓存或显示问题‌

尝试 ‌Ctrl+Alt+R‌ 刷新显示，或 ‌“编辑 → 重建模型”‌（Ctrl+B） ‌‌

‌二、推荐操作流程‌


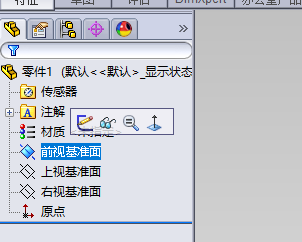

‌确认是否在草图中‌：双击尺寸进入草图编辑。

‌检查尺寸是否可编辑‌：若为从动尺寸，需删除并重新标注驱动尺寸。

‌按 Ctrl+Q 重建整个模型‌。

‌在工程图中‌：右键视图 → 更新视图；若仍无效，检查文件路径和图层设置 ‌‌

‌若问题持续‌：使用 ‌SOLIDWORKS Rx‌ 工具记录并发送日志给官方支持 ‌‌

⚠️ 注意：SOLIDWORKS 2026 版本虽增强了 PLM 同步功能，但‌本地模型与工程图的关联仍需手动维护‌，尤其在文件重命名或路径变更后 ‌‌

如问题仍未解决，建议提供具体操作步骤（如：是在草图改尺寸？还是改方程式？工程图是否打开？），以便进一步诊断。
