solidworks镜面效果

阅读数 2

在 SolidWorks 中，“镜面效果”通常有两种理解方向：‌建模中的镜像操作‌ 和 ‌渲染中的镜面反射视觉效果‌。根据公开资料，以下是两种情况的详细说明：

一、建模中的镜像操作（创建对称几何体）

用于在零件或装配体中创建对称副本，分为以下几类：

‌镜像特征‌：适用于镜像拉伸、切除、孔等特征。

路径：‌插入 → 镜像‌

支持同时绕‌主基准面‌和‌次要基准面‌进行双向镜像（高版本功能）‌‌

可选择性镜像部分特征（如只镜像拉伸体，保留孔槽）‌‌

‌镜像实体‌：用于镜像整个实体（多实体零件中常用）‌‌

‌镜像零部件‌（装配体中）：

路径：‌装配体选项卡 → 线性零部件阵列 → 镜像零部件‌

需选择对称基准面，并可调整镜像后的位置与配合关系‌‌

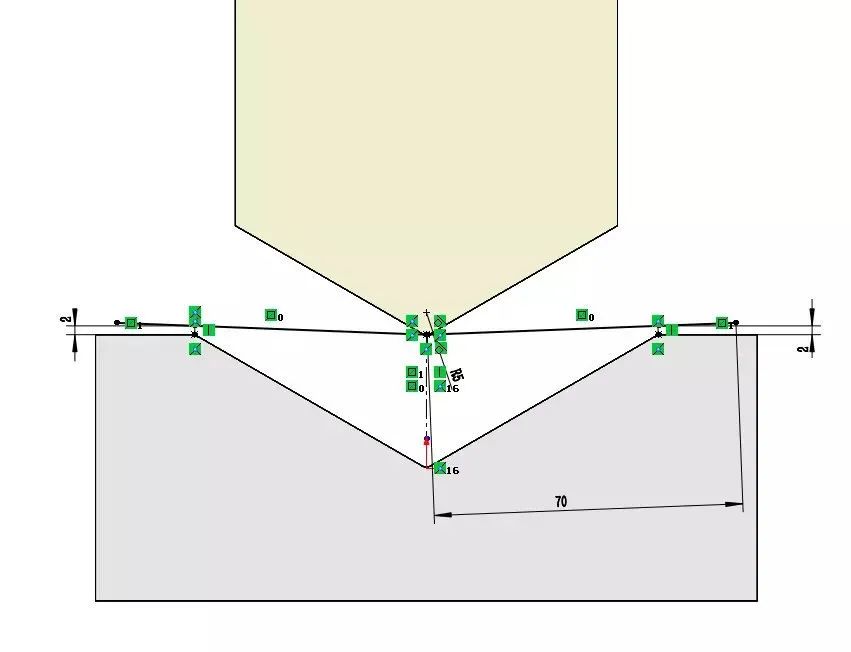

‌草图镜像实体‌：

在草图环境中，镜像线条、圆等几何元素，需先绘制‌镜像轴‌（直线或中心线）‌‌

支持‌动态镜像‌：启用后新绘制的线段自动镜像‌‌

二、渲染中的镜面反射效果（视觉模拟）

若希望模型表面呈现‌镜子般的反射质感‌，需使用渲染插件：

‌启用 RealView 图形‌：

提供基础反射效果，但需显卡支持；部分显卡需通过注册表或工具（如 RealHack 2.0）激活‌‌

‌使用 PhotoView 360 渲染‌：

为模型表面应用 ‌“玻璃”材质‌，并选择 ‌“镜像”‌ 类型‌‌

添加 ‌布景（如室外环境）‌ 增强反射效果‌‌

点击 ‌“渲染” → “整合预览”‌ 查看镜面效果‌‌

⚠️ 注意：PhotoView 360 需单独安装，且部分版本默认未启用‌‌

总结建议

若目标是‌对称建模‌，优先使用 ‌镜像特征/实体/零部件‌ 功能。

若目标是‌视觉仿真‌（如金属镜面），需结合 ‌材质 + 布景 + 渲染引擎‌。

如需操作演示，可参考以下视频教程：

SolidWorks 镜像新增功能

SolidWorks 镜像命令详解
