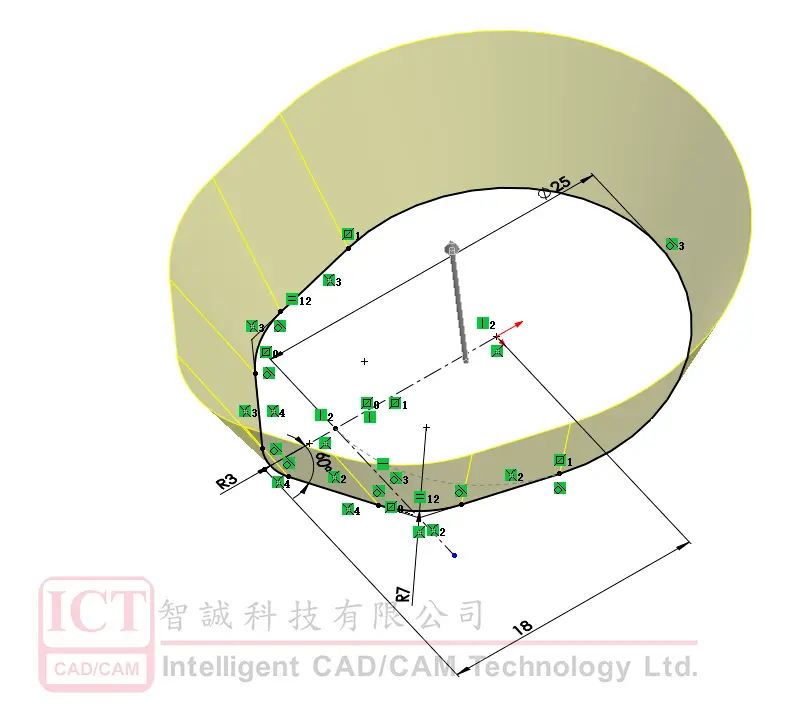

在 SolidWorks 中标注圆形的定位尺寸,通常是指确定圆心相对于其他几何元素(如边线、点、其他圆等)的位置关系。根据当前最新公开资料(截至 2026 年),以下是常用方法:标注圆形定位尺寸的核心步骤
使用“智能尺寸”工具:这是最常用的方式。
在草图或工程图中,点击 【草图】工具栏 → 【智能尺寸】(或通过菜单【工具】→【标注尺寸】→【智能尺寸】)
选择圆周(而非圆心),系统会自动识别并测量到圆心的距离
拖动鼠标至合适位置,单击放置尺寸
若需修改数值,可在弹出的【修改】对话框中输入目标值,或双击已标注尺寸进行编辑
定位方式说明
默认行为:即使选择的是圆周,SolidWorks 默认测量的是到圆心的距离,而非圆周上某点
与其他元素定位:可标注圆心到直线、点、边线或其他圆心的线性距离。
对于圆周阵列特征(如多个孔),需结合辅助圆 + 中心线 + 角度来完整表达定位关系
实用技巧
快速获取圆心:按住 Ctrl 键,同时选中两条相交边线,系统会自动捕捉交点(即圆心)
使用“查找交叉点”:右键选择边后,在菜单中选择“查找交叉点”,可辅助标注圆角或圆弧的中心距
显示引线或延伸线:右键尺寸 → 【属性管理器】→ 【引线选项卡】→ 选择合适显示方式
如需视频演示,可参考官方帮助中的视频教程:给圆标注尺寸
