solidworks标注尺寸

阅读数 6

在 SolidWorks 中标注尺寸主要使用‌智能尺寸工具‌，根据草图绘制或工程图出图场景不同，操作略有差异。以下是具体标注方法与技巧：‌‌‌

📐 草图与模型标注

‌基本操作‌：单击“尺寸/几何关系”工具栏上的‌智能尺寸‌，选择要标注的实体（如直线、圆），移动指针单击放置尺寸。‌‌‌

‌常见类型‌：

‌线性/角度‌：选择直线或边线，根据放置位置自动识别长度或角度。

‌直径/半径‌：点击圆周，默认显示直径，可右键切换为半径。

‌中点标注‌：右键单击边线选择‌选择中点‌，再选第二实体完成标注。‌‌‌

‌完全定义‌：使用“完全定义草图”功能可一次性标注所有实体尺寸，确保草图固定。‌‌‌

📄 工程图自动标注

‌自动标注‌：在工程图文档中，单击‌智能尺寸‌，选定‌自动标注尺寸‌选项卡，设定属性后一键生成。

‌模型尺寸插入‌：生成零件特征时产生的尺寸可自动插入新视图，需在工具>选项>文档属性中设置。

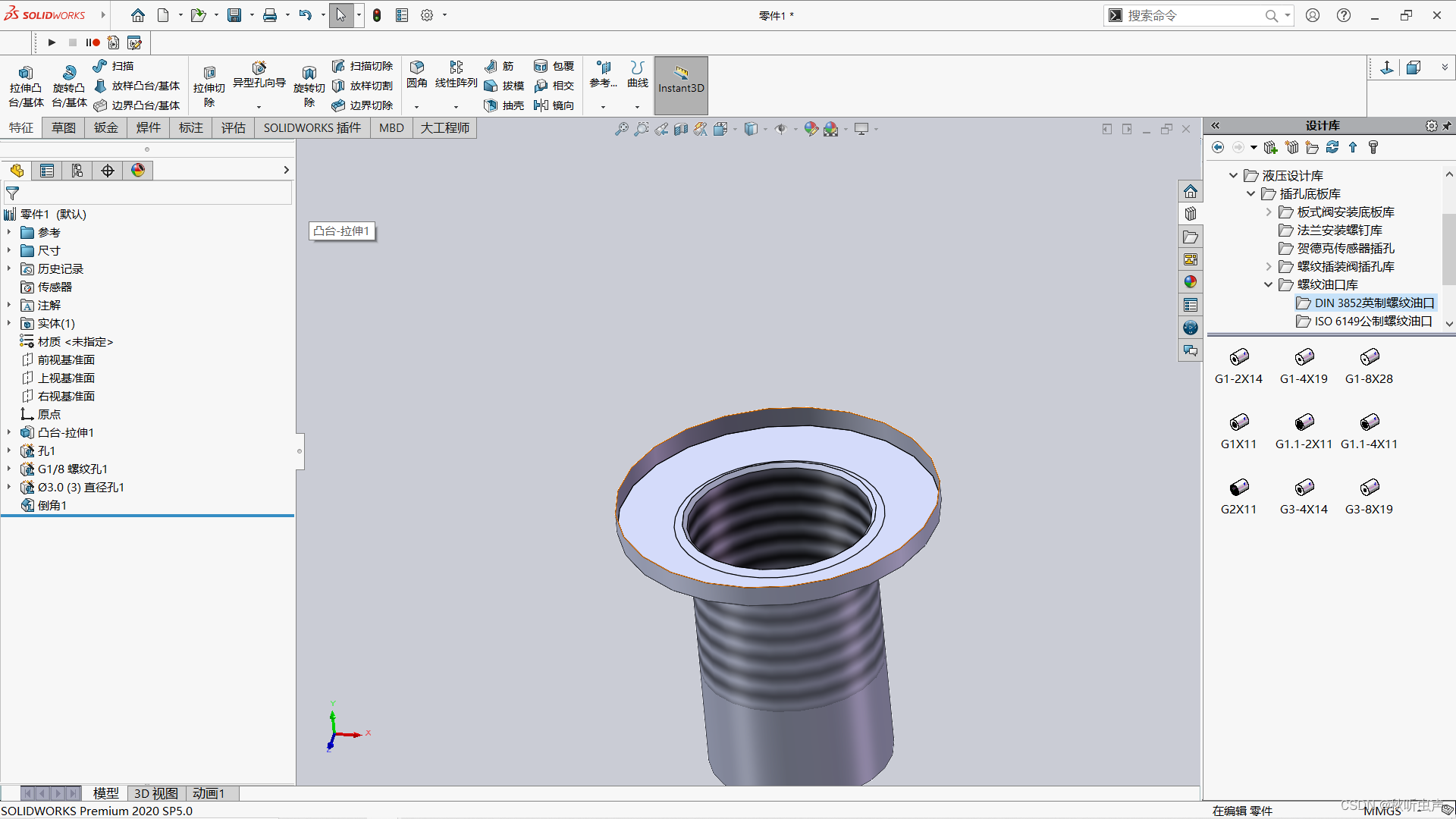

‌孔标注‌：异型孔向导生成的孔，可通过‌标注变量‌插入孔深、螺纹等详细信息。‌‌‌
