在SolidWorks工程图中标注倒角尺寸,主要使用“倒角尺寸”工具,选择倒角边线和一条相邻边线即可自动生成标注;也可使用“注释”工具手动输入。
使用倒角尺寸工具(标准方法)

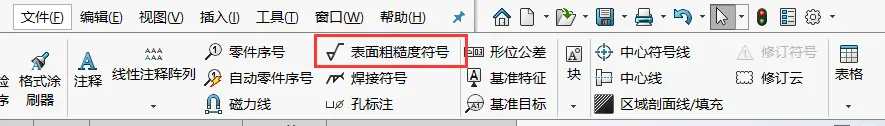

激活命令:在工程图环境中,点击“注释”选项卡下“智能尺寸”下拉箭头中的“倒角尺寸”,或通过菜单栏选择“工具”>“尺寸”>“倒角”。
选择参考边线:首先单击倒角的斜面边线,然后单击与该倒角相邻的一条直边(引入边线)。
放置并调整尺寸:在图形区域单击以放置尺寸,标注将自动生成。在左侧的尺寸PropertyManager中,可以更改标注文字样式,例如切换为“C距离”、“距离×距离”或“角度×距离”等格式。
使用注释工具(手动方法)
操作流程:点击“注释”工具栏上的“注释”命令,在倒角斜面处单击放置引线,然后在弹出的文本框中直接输入倒角规格,如“C10”或“10×45°”。
应用场景:适用于需要自定义标注文本或倒角特征较为特殊的情况。
关键要点与提示
选择顺序:使用“倒角尺寸”工具时,必须先选择倒角边线,再选择引入边线,否则尺寸不会显示。
格式定制:倒角尺寸的默认显示格式可在“选项”>“文档属性”>“尺寸”>“倒角”中进行全局设置。
标注其他类型:对于非标准倒角(如圆弧倒边),可使用“智能尺寸”下的其他工具(如“角度”、“半径”)进行标注。
