solidworks倒角尺寸标注方法

在 SolidWorks 工程图中标注倒角尺寸，主要有三种常用方法：使用专门的‌“倒角尺寸”工具‌、使用‌“注释”功能‌手动输入，或使用‌“智能尺寸”配合文字编辑‌。

使用“倒角尺寸”工具（最规范）

这是最直接和规范的方法，专门用于标注倒角。‌‌‌

‌激活工具‌：在工程图界面，点击“尺寸/几何关系”工具栏上的“倒角尺寸”按钮，或从菜单选择“工具” > “尺寸” > “倒角”。‌‌‌


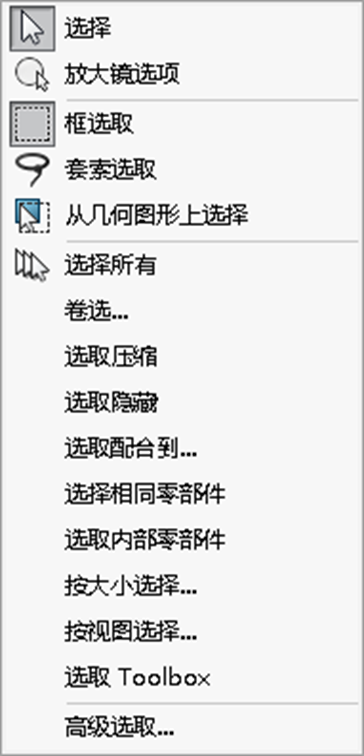

‌选择边线‌：

首先选择‌加了倒角的边线‌（即斜边）。

然后选择‌一条引入边线‌（即与倒角相邻的原始边线）。

‌特别注意‌：选择顺序不能颠倒，先选斜边再选引入边线，否则可能导致标注值错误。‌‌‌


‌放置尺寸‌：在图形区域单击以放置尺寸，尺寸值（如 C1）将自动显示。放置后，可通过左侧的“尺寸 PropertyManager”调整标注样式（如显示为 1×1 或 30×30）。‌‌‌

使用“注释”功能（灵活手动输入）

此方法适用于需要自定义标注文字或软件未自动识别的情况。‌‌‌

‌激活注释‌：点击“注释”工具栏中的“注释”命令。


‌放置注释‌：在倒角斜面附近单击，确定注释引线的位置。

‌输入内容‌：在弹出的文本框中输入倒角符号和尺寸，例如 C10（表示10mm的倒角）。角度符号等可在注释的插入选项中选择。‌‌‌

使用“智能尺寸”配合编辑（适用于角度标注）

此方法通过标注线性距离并编辑文字来显示角度，适用于非45°的倒角。‌‌‌

‌标注距离‌：使用“智能尺寸”命令，标注倒角斜边的长度。

‌编辑文字‌：双击尺寸，在尺寸文字编辑框中，在原有数值后添加角度信息，例如输入 X 45°（表示45度角）。

‌添加符号‌：可通过编辑框下方的选项添加度数等符号。‌‌‌
