solidworks折叠和展开图

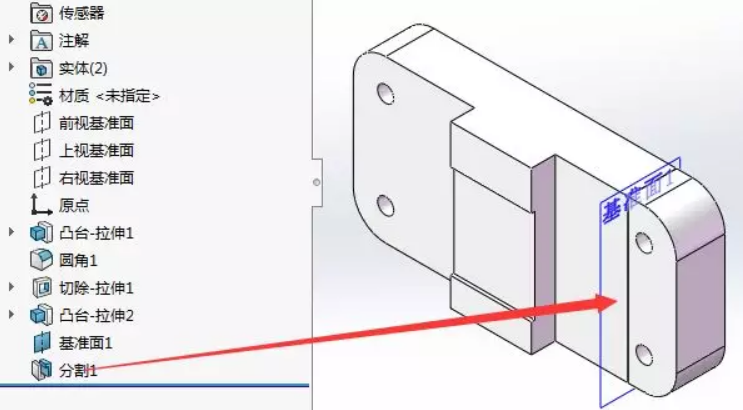

在 SolidWorks 中，‌折叠‌和‌展开‌是钣金设计中的核心操作，用于在三维折弯状态与二维平板状态之间切换。根据最新公开资料（截至2026年5月），以下是关键操作方法和区别：

‌一、基本操作方式‌

‌展开（Flatten）‌

点击工具栏中的 ‌“展开”‌ 按钮，或通过菜单 ‌插入 > 钣金 > 展开‌。

选择一个‌固定面‌（作为基准保持不动）。

选择要展开的‌折弯边线‌，或点击 ‌“收集所有折弯”‌ 自动选择全部可展开的折弯。

点击 ‌确定‌ 完成展开 ‌‌

‌折叠（Fold）‌

点击工具栏中的 ‌“折叠”‌ 按钮，或通过菜单 ‌插入 > 钣金 > 折叠‌。

同样需选择‌固定面‌和要折叠的‌折弯边线‌（或“收集所有折弯”）。

点击 ‌确定‌ 即可恢复为折叠状态 ‌‌

‌一键展开（Flat Pattern）‌


在 FeatureManager 设计树中，右键点击 ‌“平板型式”‌（Flat-Pattern1）并选择 ‌“显示”‌，可直接查看完整展开图。

此方式‌无需选择固定面‌，但会显示‌细点画线‌表示折弯位置 ‌‌

‌二、两种展开方式的区别‌

类型 折弯展开 平板展开

‌目的‌ 展示折弯过程，保留几何关系 获取最终下料尺寸

‌是否需要固定面‌ 是 否

‌应用场景‌ 工艺分析、干涉检查 下料、CAM编程

‌输出形式‌ 仍为三维模型（部分展开） 二维工程图或平板型式 ‌‌

‌三、工程图中控制折弯线与注释显示‌

‌SOLIDWORKS 2022 及之后版本‌：

在工程图中，选中平板型式视图 → 左侧属性管理器中可‌单独控制‌“折弯线”和“折弯注释”的显示/隐藏 ‌‌

若未显示折弯注释，请检查：‌文档属性 > 钣金 > 显示钣金折弯注释‌ 是否勾选 ‌‌

‌SOLIDWORKS 2022 之前版本‌：

折弯线与草图未分离，需通过 ‌“视图前导” > 显示草图‌ 来显示折弯线 ‌‌

‌四、其他相关功能‌

‌曲面平展（Flatten Surface）‌：适用于非钣金的可展曲面（如圆柱、圆锥），通过 ‌插入 > 特征 > 移动/复制‌ 实现 ‌‌

‌折叠动画‌：可通过 ‌Motion Study‌ 制作工具箱等装配体的开合动画 ‌‌

‌BOM 中折叠/展开子装配体‌：在材料明细表中，点击左侧 ‌展开/折叠图标‌ 可控制子装配体显示层级 ‌‌
