solidworks方管展开

在 SolidWorks 中对方管进行展开，核心是通过‌“转换到钣金”‌功能将焊件或实体转为钣金件，或直接使用‌“平板型式”‌展开原生钣金管。

焊件与实体方管展开步骤

对于通过焊件或拉伸创建的方管，需先转换为钣金特征才能展开。

‌建模与处理‌：创建方管实体后，需在边角处绘制‌切割缝隙‌并倒出‌折弯圆角‌，确保满足钣金展开几何条件 。


‌转换到钣金‌：点击“转换到钣金”命令，选择‌固定面‌，输入板材‌厚度‌与‌折弯半径‌，系统自动采集折弯边线 。

‌生成展开‌：点击“展开”按钮，选择固定面及需展开的折弯，即可生成平板视图 。‌‌‌

原生钣金方管展开方法

若方管直接使用钣金模块（如基体法兰）创建，则无需转换。


‌特征创建‌：使用“基体法兰”或“边线法兰”命令建模，软件自动识别钣金属性 。

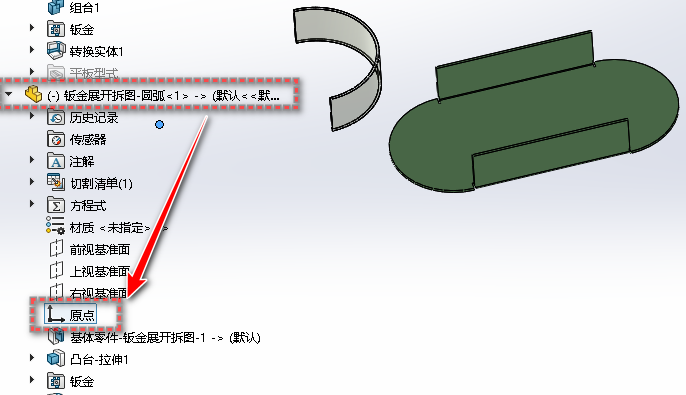

‌一键展开‌：在特征树中找到‌“平板型式”‌，右键选择“解除压缩”，或直接点击工具栏“展开”命令 。

‌导出图纸‌：展开后可另存为 DXF/DWG 格式，用于激光切割加工 。‌‌‌

关键参数与注意事项


展开精度依赖正确的参数设置与几何处理。

‌厚度与半径‌：转换时必须准确输入实际‌板厚‌与‌内折弯半径‌，否则展开尺寸会有偏差 。

‌闭合截面处理‌：完全闭合的方管截面无法直接展开，需预留‌工艺切口‌或缝隙，避免转换失败 。

‌折弯系数‌：根据材料类型设置 K 因子或折弯扣除值，以确保下料尺寸准确 。‌‌‌
