在 ‌SOLIDWORKS‌ 中制作爆炸图动画，主要分为两个阶段：‌创建爆炸视图‌ 和 ‌生成动画‌。以下是基于最新公开资料整理的核心流程：

‌一、创建爆炸视图‌

‌打开装配体文件‌，确保所有零件已正确定义配合关系。

‌进入爆炸视图模式‌：

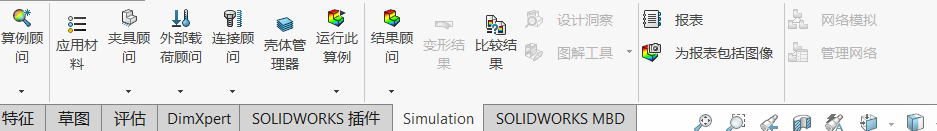

方法一：点击顶部菜单栏 ‌“爆炸视图”‌ 图标。

方法二：通过菜单 ‌插入 > 爆炸视图‌。

方法三：在 ‌ConfigurationManager‌ 中右键配置名称，选择 ‌“新建爆炸视图”‌。

‌选择零件并设置爆炸步骤‌：

在图形区域选中要移动的零件（可按住 Ctrl 多选）。

出现平移/旋转控标后，拖动控标调整位置。

可设置 ‌爆炸距离‌、‌旋转角度‌ 等参数。

完成一个步骤后，点击 ‌“完成”‌，该步骤会出现在爆炸步骤列表中。

‌重复操作‌，添加多个爆炸步骤（如拆卸螺钉、盖板、内部组件等）。

‌可选优化‌：

添加 ‌爆炸直线‌：通过 ‌插入 > 爆炸直线‌ 连接零件与位置，增强清晰度。

插入 ‌材料明细表（BOM）‌：便于标注零件信息。


‌二、生成爆炸动画‌

‌方法 1：使用动画向导（推荐初学者）‌

在 ‌MotionManager‌ 工具栏中，点击 ‌“动画向导”‌。

选择 ‌“爆炸”‌ 或 ‌“解除爆炸”‌。

设置：

‌动画时长‌（如 5 秒）

‌开始时间‌（如 0 秒）

点击 ‌“完成”‌，系统自动生成动画序列。

可保存为 ‌AVI、MP4‌ 等格式。

‌方法 2：手动关键帧控制（更灵活）‌

切换到 ‌动画模式‌（底部时间轴）。

将时间轴拖至 ‌0 秒‌，设置初始状态为 ‌“关键帧”‌。

拖动时间轴到 ‌2 秒‌，调整第一个爆炸步骤，点击 ‌“关键帧”‌。

继续添加后续步骤的关键帧（如第 4 秒、6 秒）。

‌调整视角‌：在不同时间点设置 ‌相机关键帧‌，实现视角切换。

‌添加标签‌：使用 ‌标签工具‌ 标注零件，可自定义文字、字体、形状。


‌导出动画‌：点击 ‌“视频” > “另存为”‌，选择格式（如 MP4、AVI）。

‌三、进阶技巧‌

‌使用 SOLIDWORKS Composer‌（适用于复杂动画）：

支持更精细的视图控制、不透明度淡入淡出、反向播放等。

可将多个中间视图拖入时间轴，自定义每帧时长 ‌‌

‌自动爆炸‌：在爆炸视图属性中勾选 ‌“自动爆炸”‌，软件根据装配关系自动分离零件 ‌‌

‌循环播放‌：在动画控制器中选择 ‌“往复”‌ 或 ‌“循环”‌ 模式 ‌‌

‌四、推荐学习资源‌

SOLIDWORKS 官方爆炸视图教程 ‌‌

B站：SOLIDWORKS动画制作零基础教程（2026年最新） ‌‌

知乎专栏：SolidWorks动画爆炸视图详解（2025年） ‌‌

💡 ‌提示‌：若使用的是 ‌SOLIDWORKS 2020 或更高版本‌，可直接在装配体中调用爆炸视图并生成动画，无需额外插件 ‌‌
