在 SolidWorks 中制作爆炸图,核心是在装配体环境下通过插入爆炸视图并手动拖动零件来完成。以下是具体操作流程及进阶技巧:
🛠️ 核心步骤:手动定义爆炸
进入爆炸模式:打开装配体文件,点击菜单栏“插入”>“爆炸视图”,或直接点击工具栏上的爆炸视图按钮。

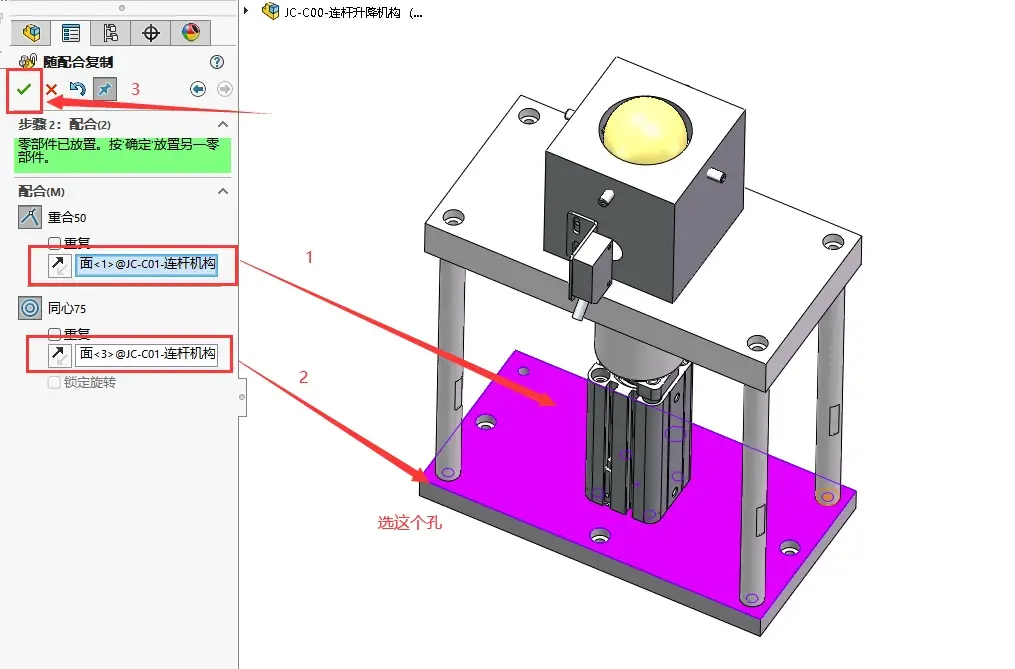

选择与拖动:在图形区域选择一个或多个零件,零件上会出现三重轴坐标,点击坐标轴确定方向,直接拖动零件到合适位置。
完成步骤:调整好后点击属性管理器中的“完成”,可重复此操作创建多个爆炸步骤,最后点击确定保存。
若需自动处理,部分版本支持“径向爆炸”或自动对齐,但手动拖动更精准。
🎬 进阶展示:动画与直线
添加爆炸直线:为了清晰展示装配关系,可点击“插入”>“爆炸直线草图”,选择两个零件的面或边线自动生成连接线。
制作动画:在配置管理器中右键点击已做好的爆炸视图,选择动画爆炸,可预览拆解过程并保存为 AVI 视频。
使用动画控制器可调节播放速度、循环模式或暂停。
📄 出图应用:工程图调用
插入视图:新建工程图后,在右侧视图调色板中找到爆炸视图配置,直接拖入图纸中。
标注明细:配合使用“自动零件序号”和“材料明细表”,使图纸信息更完整。
注意:爆炸视图保存在生成它的配置中,每个配置可包含多个爆炸视图。
