sw如何制作爆炸动画

在 ‌SOLIDWORKS‌ 中制作爆炸动画，主要分为两个核心步骤：‌先创建爆炸视图‌，再‌将其转换为动画‌。以下是基于权威公开资料整理的完整流程：

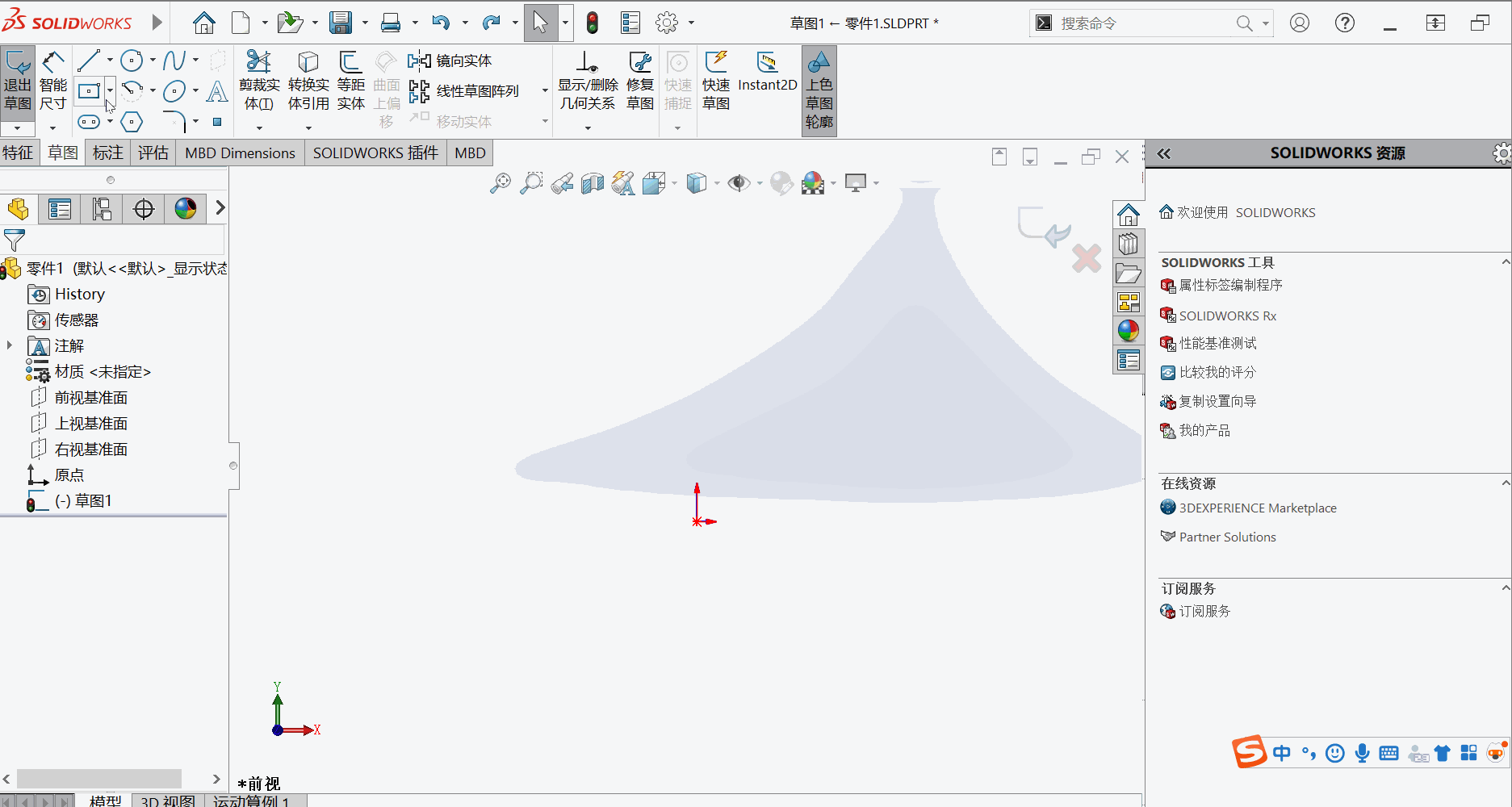

‌一、前提条件：创建爆炸视图‌

爆炸动画必须基于已存在的爆炸视图，因此需先完成爆炸视图的构建：

打开装配体文件。

在 ‌“装配体”工具栏‌ 中点击 ‌“爆炸视图”‌，或通过菜单 ‌插入 > 爆炸视图‌ ‌‌

选择要参与爆炸的零部件，拖动三重轴调整方向和距离，完成每一步爆炸操作 ‌‌

可创建多个爆炸步骤，每个步骤对应一组零件的移动 ‌‌

💡 提示：每个配置（Configuration）可保存多个爆炸视图，便于后续复用 ‌‌


‌二、生成爆炸动画‌

有以下两种主流方法：

‌方法 1：使用“动画向导”（推荐初学者）‌

在 ‌MotionManager‌（运动算例）中，点击 ‌“动画向导”‌ ‌‌

在对话框中选择 ‌“爆炸”‌ 或 ‌“解除爆炸”‌ ‌‌

设置：

动画总时长（如 5 秒）

开始时间（如 0 秒）

点击 ‌“完成”‌，系统自动生成动画序列 ‌‌


可通过 ‌“播放”‌ 预览，并点击 ‌“保存”‌ 导出为 AVI 等视频格式 ‌‌

‌方法 2：手动关键帧控制（适用于 Composer 或高级需求）‌

若使用 ‌SOLIDWORKS Composer‌（独立动画工具）：

导入装配体及爆炸视图 ‌‌

在时间轴上拖拽不同爆炸步骤（初始状态、步骤1、步骤2…）至对应时间点（如 0s、4s、6s）‌‌

可添加 ‌标签、调整视角、控制地面显示‌ 等增强效果 ‌‌

最终导出为 MP4、AVI 等格式 ‌‌


‌三、补充技巧‌

‌反向播放‌：可复制动画片段并反转顺序，快速生成装配动画 ‌‌

‌视角切换‌：在时间轴关键帧处设置不同相机角度，实现多角度展示 ‌‌

‌性能优化‌：确保装配体结构清晰、命名规范，避免欠约束或过约束 ‌‌

‌四、相关资源‌

SOLIDWORKS 官方帮助文档 - 动画向导 ‌‌

B站教程：5分钟学会爆炸动画 ‌‌

知乎详解：爆炸视图与动画结合 ‌‌

⚠️ 注意：若使用 ‌SOLIDWORKS Standard‌ 版本，部分高级动画功能（如太阳辐射、Motion 分析）可能受限；建议使用 ‌Professional 或 Premium‌ 版本以获得完整功能 ‌‌
